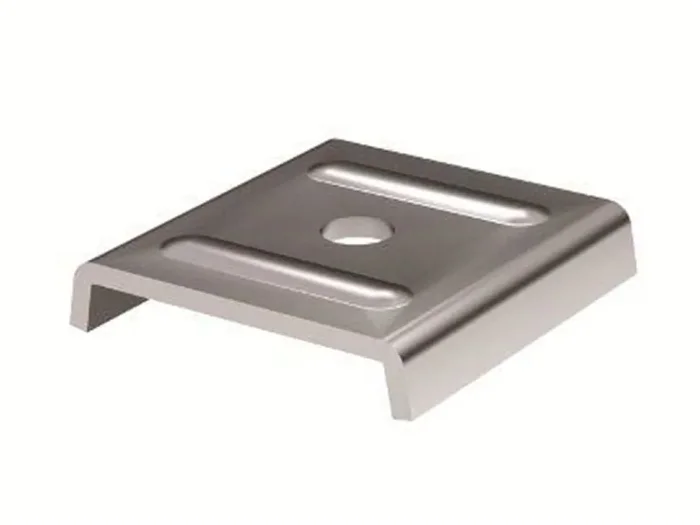

Пластина опорная для С-образ. профилей M10 DKC BHM4141

Опорная пластина BHM4141 предназначена для фиксации монтажных элементов на С-образных профилях систем ДКС. Конструкция обеспечивает установку шпильки М10 в составе кабеленесущих трасс и совместима со всеми типами C-образных профилей серии BPL, BPV, BPM и BPD с диапазоном размеров от 21 до 50 мм. В основании выполнено технологическое отверстие под крепёж М10, что обеспечивает корректное сопряжение пластины с профилем и дальнейшую установку подвесов, лотков или других компонентов кабельной линии.
Пластина изготовлена из устойчивой к коррозии оцинкованной стали. Механическая жёсткость материала и геометрия опорной части обеспечивают устойчивость к эксплуатационным нагрузкам, возникающим при монтаже и обслуживании кабельных трасс.
Изделие применяется в составе кабеленесущих систем ДКС при сборке подвесных и стоечных конструкций, где требуется установка одного кабеля или формирование опорной точки под трассу. Опорная пластина оптимизирована для серийного монтажа, поставляется как отдельный товар и может быть включена в заказ вместе с профилями, метизами и другими монтажными аксессуарами.

Технические характеристики

Способ монтажа	C-профиль
Не содержит (без) галогенов	Да
Максимальное количество кабелей	1
Рабочий диапазон с	21 мм
Рабочий диапазон по	50 мм
Для метрических труб
Для гофрированных труб
С пластиковым лотком	Нет
С металлической пластиной	Нет
Материал винта
Материал зажимной скобы	Сталь
Подходит для монтажа кабеленесущих систем
