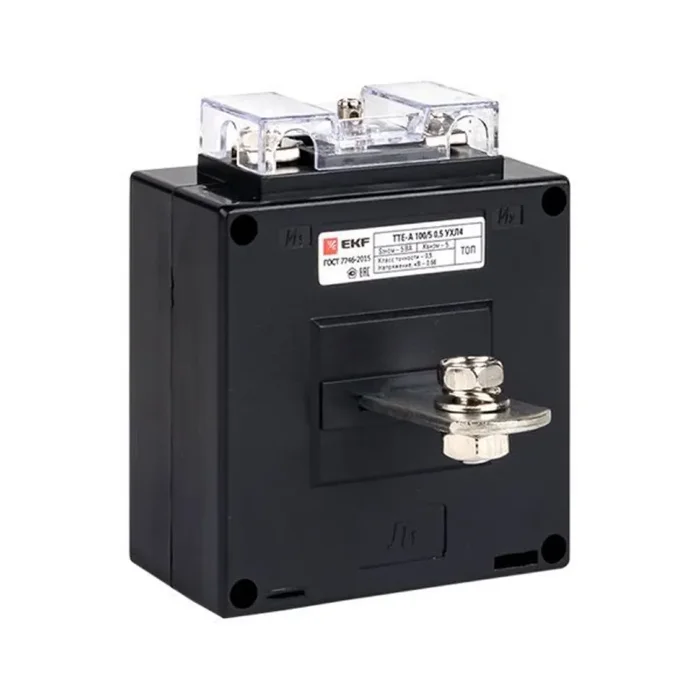

Трансформатор тока ТТЕ-А 150/5А кл. точн. 0.5 5В.А EKF tte-a-150/tc-a-150

• НАЗНАЧЕНИЕ
Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).

Технические характеристики

Исполнение	Однофазный трансформатор тока
Класс точности
Сертифицированный	Да
Диаметр отверстия
Высота наружной части
Диаметр отверстия
Диаметр отверстия
Высота отверстия
Количество вторичных обмоток
С медной шиной	Да
Номинальный первичный ток	150 А
Быстрое закрепление	Нет
Присоединение вторичной обмотки	Винтовое соединение
Номинальная вторичная полная мощность	5 В.А
Номинальный вторичный ток	5 А
Номинальный коэффициент безопасности приборов	FS 10
С защитой от прикосновения к токоведущим частям	Нет
Класс точности измерения	0.5
