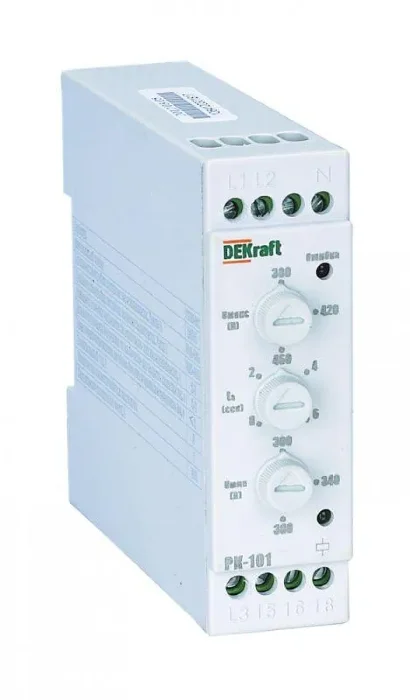

Реле контроля фаз РК-101 380В тип 02 DEKraft 23301DEK

Реле контроля фаз Dekraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.

Технические характеристики

Ширина	24 мм
Высота	83 мм
Глубина	91 мм
Диапазон измерения напряжения с	300 В
Диапазон измерения напряжения по	460 В
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	380 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	380 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Максимально допустимое время задержки срабатывания без выдержки	8 с
Минимальное регулируемое время задержки срабатывания без выдержки	2 с
Максимально допустимое время задержки	8 с
Минимальное регулируемое время задержки	2 с
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
