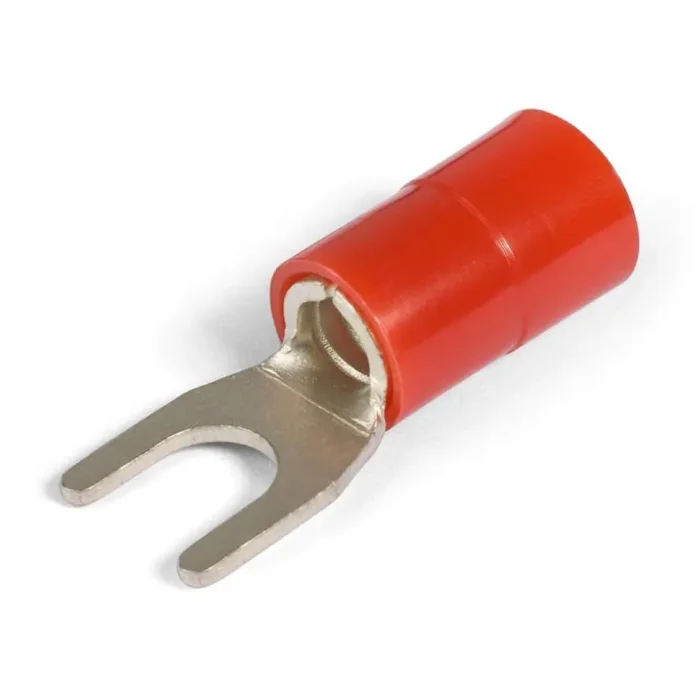

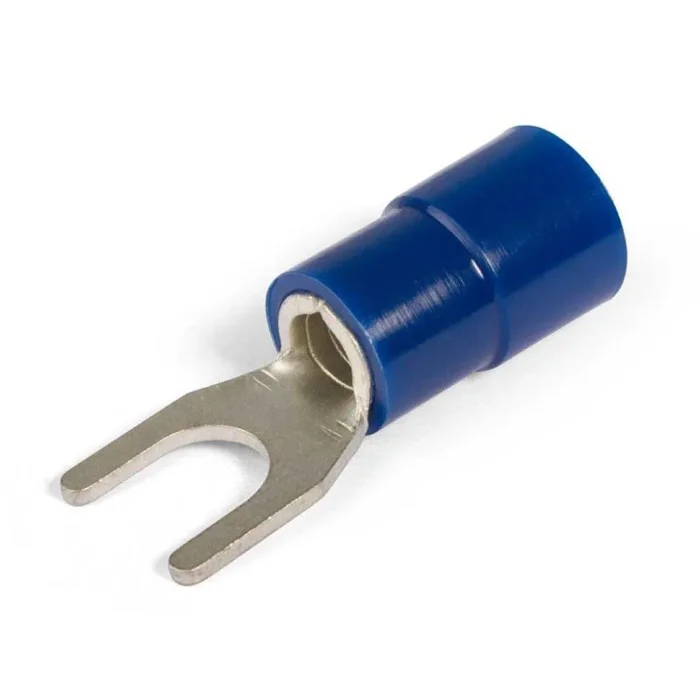

Наконечник вилочный НВИ(н) 10-5 КВТ 61779

• Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования с винтовой фиксацией
• Не требует полного демонтажа крепежного соединения.Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию
• Материал изоляции: самозатухающий нейлон.Не содержит галогенов
• Термостойкость изоляции: 105 °C
• Материал наконечника: медь марки М1
• Покрытие наконечника: электролитическое лужение
• Максимальное напряжение: 690 В
• Особенности конструкции:

• исполнение "Easy Entry": цельнолитая нейлоновая манжета имеет форму раструба для облегчения ввода многопроволочных медных жил
• благодаря заваренному стыковому шву на трубной контактной части, ориентация наконечника в матрицах инструмента не имеет значения
• поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой


• Опрессовка проводника поверх изолирующей манжеты

Технические характеристики

Изолированный	Да
Защитное покрытие поверхности	Луженая оловом
Изоляция
Максимальный ток (imax)
Форма контактной площадки	Вилочная
Для защищенных от натяжения соединений
Проклеенная
Цвет изоляции	Красный
Материал	Медь
Метрический размер соединительной резьбы	5
Диапазон площади сечения по стандарту AWG с
Диапазон площади сечения по стандарту AWG по
Номинальное поперечное сечение с	10 кв.мм
Номинальное поперечное сечение по	10 кв.мм
Подходит для многопроволочных проводников
Подходит для плоских проводников
Подходит для высоких температур (до 650 °C)
Подходит для эмалированных проводов
Подходит для прочных проводов
Подходит для многопроволочных проводников
Подходит для круглых проводов
Конструкция втулки
