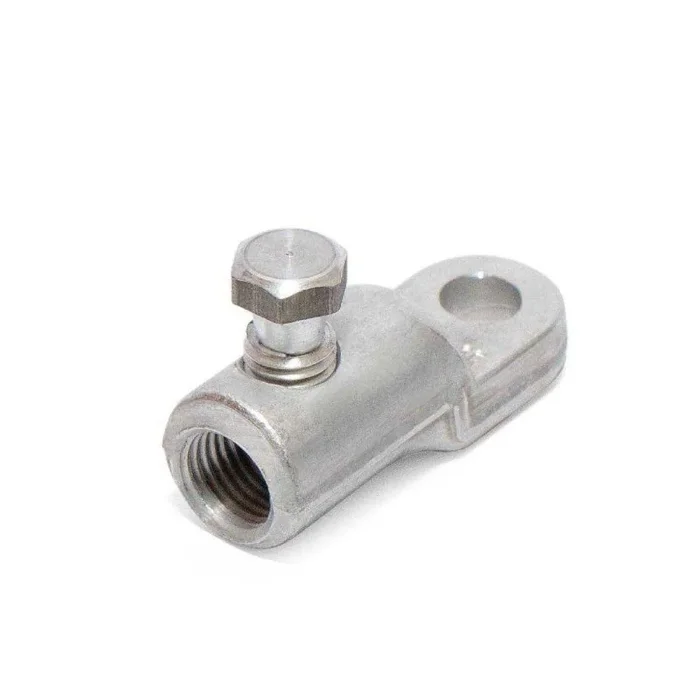

Наконечник болтовой 1НБ-10/25 КВТ 65908

• Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе наконечника
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Рабочее напряжение: до 1/10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Технические характеристики

Защитное покрытие поверхности	Без покрытия
Со срывной головкой	Да
Метрический размер соединительной резьбы	8
Номинальное поперечное сечение с	10 кв.мм
Номинальное поперечное сечение по	25 кв.мм
Номинальное сечение медь, RМ с
Номинальное сечение медь, RМ по
Номинальное сечение медь, RE
Номинальное сечение медь, RE по
Номинальное сечение медь, СМ с
Номинальное сечение медь, СМ по
Номинальное сечение алюминий, RМ с
Номинальное сечение алюминий, RМ по
Номинальное сечение алюминий, RE с
Номинальное сечение алюминий, RE по
Номинальное сечение алюминий, SМ с
Номинальное сечение алюминий, SМ по
Номинальное сечение алюминий, SE с
Номинальное сечение алюминий, SE по
Материал проводника	Алюминий
Мин. AWG размер
Макс. AWG размер
