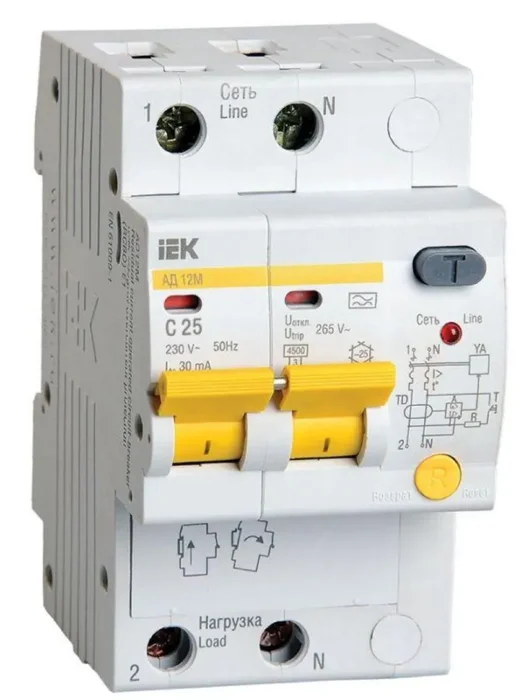

Выключатель автоматический дифференциального тока 2п C 25А 30мА тип A 4.5кА АД-12М IEK MAD12-2-025-C-030

Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки	72.5 мм
Номинальный ток	25 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui
Номинальный ток утечки	.03 А
Тип по току утечки	A
Степень загрязнения (число)	20
Ширина в числах модульных расстояний	3
Частота (Гц)	50 Гц
Степень защиты IP	IP20
Количество защищенных полюсов	2
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898	4.5 кА
Номинальная отключающая способность по IEC 60947-2	4.5 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с
Рабочая температура окружающей среды по
Общее количество полюсов	2
Защита от ложного срабатывания
Номинальное импульсное напряжение
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009
