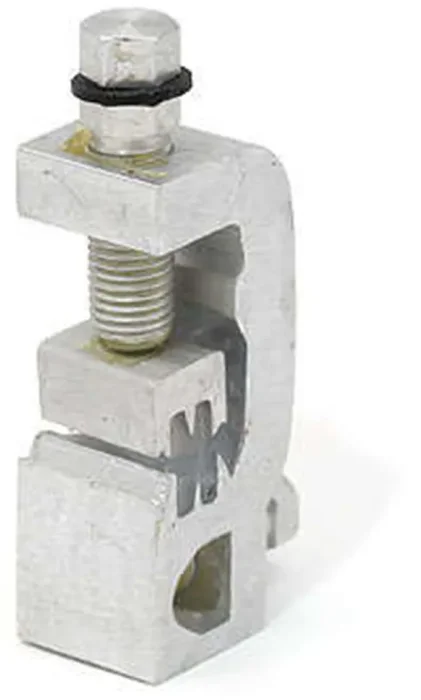

Зажим ответвительный P 71 (35-95/4-54кв.мм) с чехлом НИЛЕД 11000451

Ответвительный зажим НИЛЕД P 71 11000451 применяется для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении. Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой 10 мм. Контактные части зажима смазаны тугоплавкой консистентной смазкой.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима ответвительного является создание ответвления единичного проводника от магистральной линии для организации новой магистральной линии или ввода в здание.
•ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.

Технические характеристики

Тип подключения	Винтовое/болтовое соединение
Защитное покрытие поверхности	Без покрытия
Тип подключения	Винтовое/болтовое соединение
Номинальное сечение ответвления с	4 кв.мм
Номинальное сечение ответвления по	54 кв.мм
Номинальное проходное сечение с	35 кв.мм
Номинальное проходное сечение по	95 кв.мм
Номинальное сечение главного провода, SM с
Номинальное сечение главного провода, SM по
Сечение магистрального проводника с	35 кв.мм
Сечение магистрального проводника по	95 кв.мм
Сечение ответвительного проводника с	4 кв.мм
Сечение ответвительного проводника по	54 кв.мм
Номинальное поперечное сечение ответвления, SE / RE с
Номинальное поперечное сечение ответвления, SE / RE по
Материал магистрального проводника	Алюминий
Материал проводника ответвления	Алюминий/Медь
Изолированный зажим	Нет
Тип канала зажима проводника магистрали
Тип канала зажима проводника ответвления
Тип изделия/компонента
