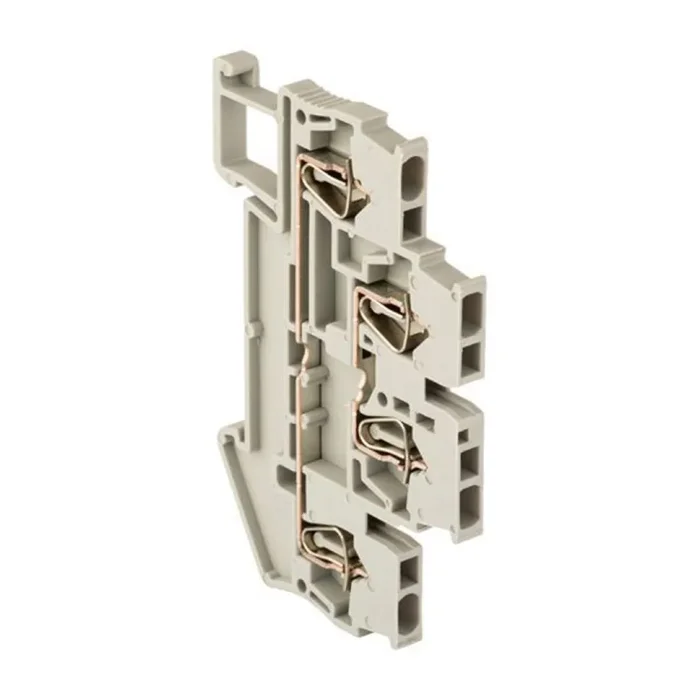

Колодка клеммная ST-1.5 17.5А двойн. пружинная сер. EKF plc-jxb-st-1.5-4-2

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особоепреимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый,желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.

Технические характеристики

Способ монтажа	DIN-рейка 35 мм
Цвет	Серый
Исполнение
Сечение жилы
Изолированный
Маркировка
Номинальное напряжение	800 В
С уплотнительной головкой
Размер модуля
Количество полюсов
Длина	67.5 мм
Рабочая температура с	-40 град.C
Рабочая температура по	85 град.C
Ширина/Шаг подключения	4.2 мм
Высота минимально возможного монтажа	47.5 мм
При необходимости возможна установка замыкающей пластины	Да
Тип электрического присоединения 1	Присоединение пружинным зажимом
Исполнение держателя предохранителя
Тип элемента для индикации неисправности
Напряжение питания для индикации неисправности с
Напряжение питания для индикации неисправности по
Наличие pen-клеммы
Исполнение продольного ножа
Исполнение поперечного ножа
Со встроенным тестовым гнездом
Количество шунтированых клемм
Количество уровней	1
Количество клемм на уровень	2
Внутренне связанные уровни	Нет
Род тока для индикации неисправности
Направление кодирования
Сечение однопроволочного проводника с	.14 кв.мм
Сечение однопроволочного проводника по	2.5 кв.мм
Сечение многопроволочного гибкого проводника с	.14 кв.мм
Сечение многопроволочного гибкого проводника по	1.5 кв.мм
Материал изоляции корпуса	Полиамид (PA)
С защитой от прикосновения к токоведущим частям
Расположение присоединения	Сверху
Номинальный ток In	17.5 А
Версия испытанная на взрывозащищенность "Ex е"	Нет
