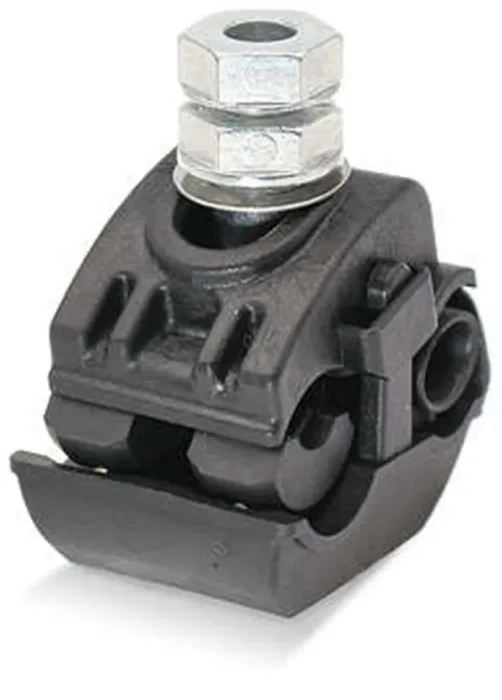

Зажим ответвительный P 616R (6-120/1.5-16кв.мм) НИЛЕД 10900351

Ответвительный зажим НИЛЕД P 616R 10900351 с одновременной затяжкой болтов магистрали и ответвления. Срывные головки выполнены из алюминиевого сплава. Применяется для соединения жил магистрали сечением 6-120 мм2 с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом. Зажим имеет две контактные пластины из луженой меди. ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.

Технические характеристики

Тип подключения	Винтовое/болтовое соединение
Защитное покрытие поверхности	Цинк
Тип подключения	Винтовое/болтовое соединение
Номинальное сечение ответвления с	1.5 кв.мм
Номинальное сечение ответвления по	16 кв.мм
Номинальное проходное сечение с	6 кв.мм
Номинальное проходное сечение по	120 кв.мм
Номинальное сечение главного провода, SM с
Номинальное сечение главного провода, SM по
Сечение магистрального проводника с	6 кв.мм
Сечение магистрального проводника по	120 кв.мм
Сечение ответвительного проводника с	1.5 кв.мм
Сечение ответвительного проводника по	16 кв.мм
Номинальное поперечное сечение ответвления, SE / RE с
Номинальное поперечное сечение ответвления, SE / RE по
Материал магистрального проводника	Алюминий
Материал проводника ответвления	Алюминий/Медь
Изолированный зажим	Да
Тип канала зажима проводника магистрали
Тип канала зажима проводника ответвления
Тип изделия/компонента
