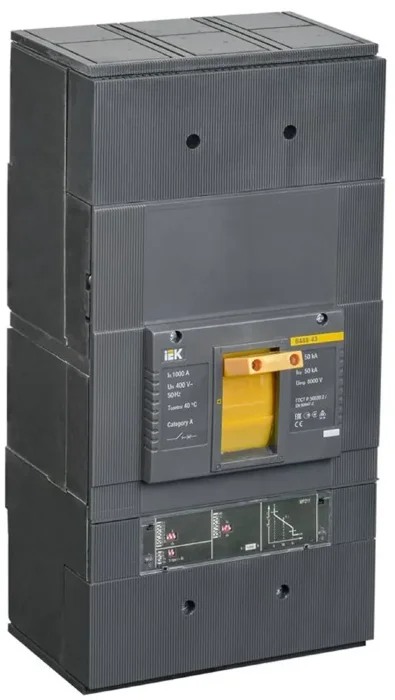

Выключатель автоматический 3п 1000А 50кА ВА 88-43 электр. расцеп. MP 211 KARAT IEK SVA61-3-1000

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Технические характеристики

Номинальный ток	1000 А
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	1000 А
Количество полюсов	3
Диапазон настройки устройства защиты от перегрузки с	400 А
Диапазон настройки устройства защиты от перегрузки по	1000 А
Количество вспомогательных переключающих контактов	0
Номинальное напряжение с	400 В
Номинальное напряжение по	400 В
Степень защиты IP	IP20
Имеется указатель расцепления
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц	50 кА
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с	2000 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по	12000 А
Подходит для монтажа на DIN-рейку	Нет
Встроенная защита от замыканий на землю
Моторный привод опционально	Да
С защитой по минимальному напряжению	Да
Конструктивное исполнение	Встроенное устройство втычного исполнения
Монтаж на DIN-рейку (O-типа) опционально
Комплектное устройство с блоком защиты
Тип изделия/компонента
