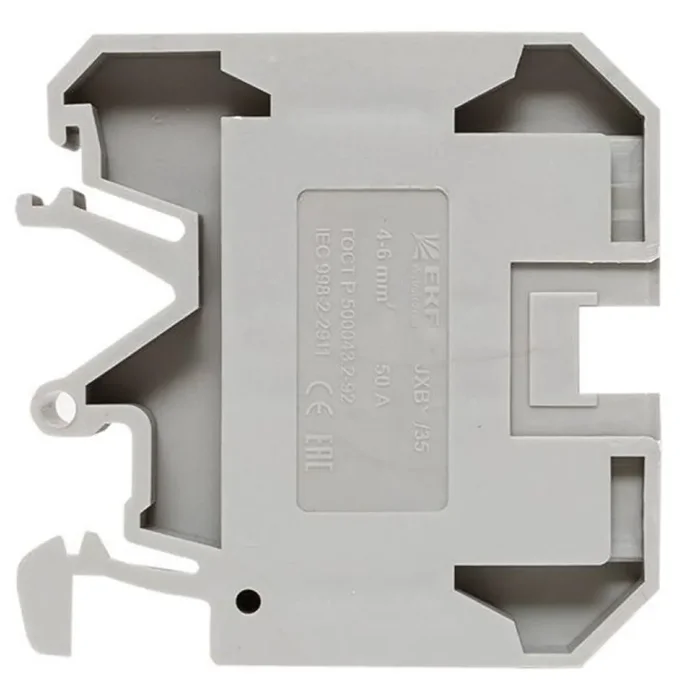

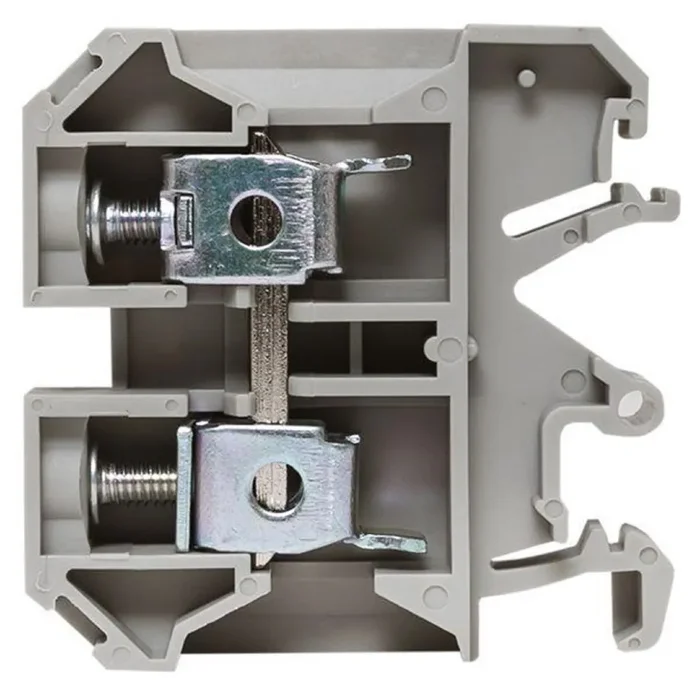

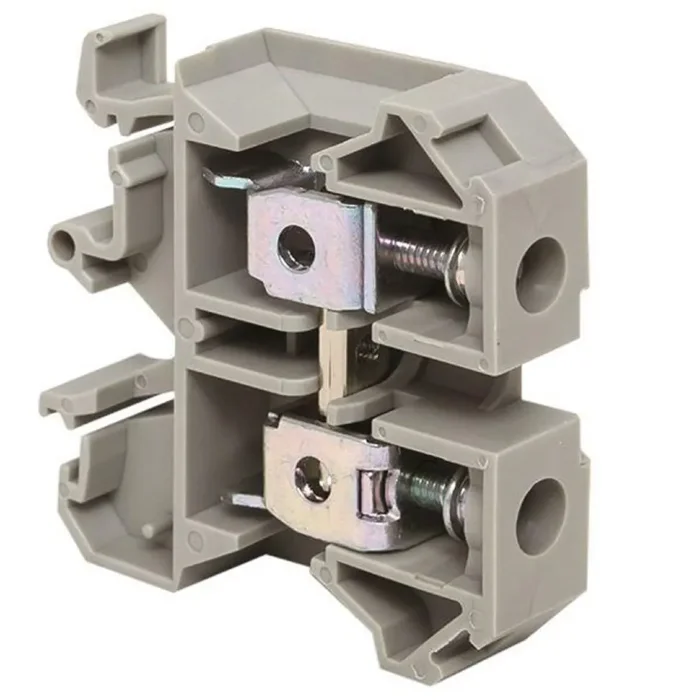

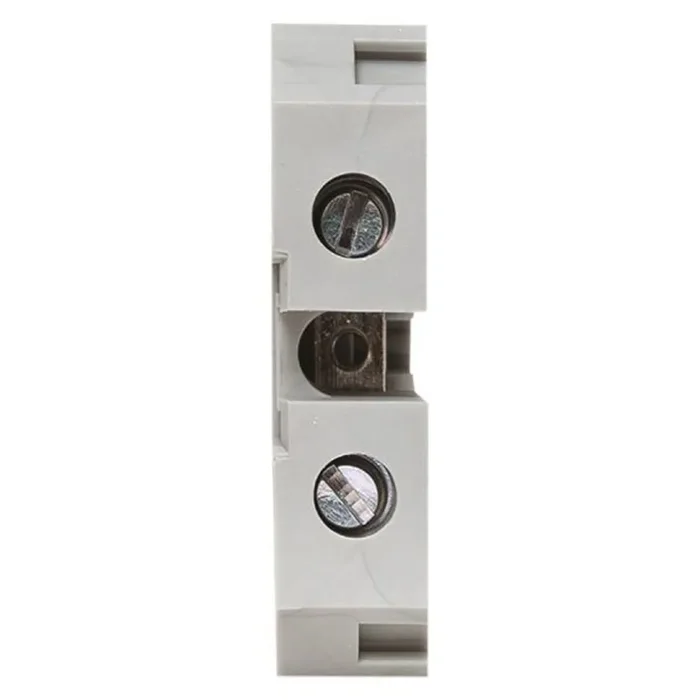

Колодка клеммная JXB-10/35 (70а) сер. EKF plc-jxb-10/35gy

• НАЗНАЧЕНИЕ
Зажим наборный JXB служит для надежного и удобного подключения проводников различных сечений и разного назначения.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Зажим наборный JXB применяется в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц.

• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия зажима JXB основан на способности подключения проводников различных сечений и разного назначения при помощи винтового зажима. Устанавливается на DIN рейку.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ

Технические характеристики

Способ монтажа	DIN-рейка
Цвет	Серый
Номинальное напряжение	800 В
Длина	42 мм
Рабочая температура с	-40 град.C
Рабочая температура по	80 град.C
Ширина/Шаг подключения	10 мм
Высота минимально возможного монтажа	45 мм
При необходимости возможна установка замыкающей пластины	Да
Тип электрического присоединения 1	Винтовое соединение
Количество уровней	1
Количество клемм на уровень	2
Внутренне связанные уровни	Нет
Сечение однопроволочного проводника с	6 кв.мм
Сечение однопроволочного проводника по	10 кв.мм
Сечение многопроволочного гибкого проводника с	6 кв.мм
Сечение многопроволочного гибкого проводника по	10 кв.мм
Материал изоляции корпуса	Полиамид (PA)
Расположение присоединения	Сбоку
Номинальный ток In	70 А
Версия испытанная на взрывозащищенность "Ex е"	Нет
