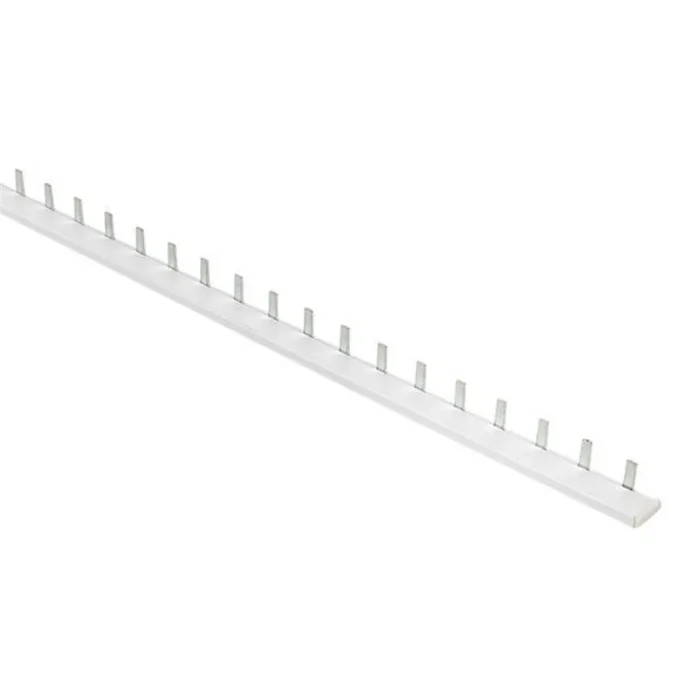

Шина соединительная PIN 1ф 100А мед. изол. 54мод (дл.1м) EKF pin-01-100

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Технические характеристики

Изолированный	Да
Количество фаз	1
Поперечное сечение	16 кв.мм
Номинальный ток длительной нагрузки Iu	100 А
Количество полюсов	54
Длина	1000 мм
Условный номинальный ток короткого замыкания Iq	15000 кА
Номинальное импульсное напряжение	4000 кВ
Тип подключения	Штырь
Количество модулей	54
Подходит для количества устройств	54
Максимальное номинальное рабочее напряжение Ue	230 В
Величина шага	17.8 мм
