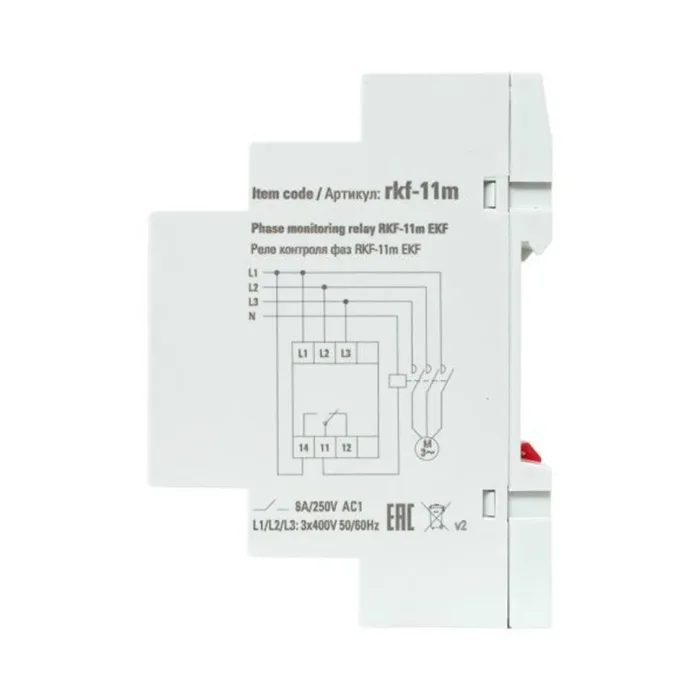

Реле контроля фаз RKF-11m PROxima EKF rkf-11m

Многофункциональное реле контроля фаз PROxima является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле контролирует следующие параметры: • отсутствие фаз; • падение напряжения (кроме rkf-11, rkf-31); • повышение напряжения (кроме rkf-11, rkf-31); • асимметрия напряжения с выдержкой времени срабатывания (кроме rkf-11, rkf-34, rkf-31); • чередование фаз;

Технические характеристики

Ширина	35 мм
Высота	90 мм
Глубина	65 мм
Диапазон измерения напряжения с	280 В
Диапазон измерения напряжения по	480 В
Возможен контроль 1-фазного понижения напряжения
Возможен контроль 3-фазного понижения напряжения
1-фазное
3-фазное
Возможен контроль 1-фазного гистерезиса
Возможен контроль 3-фазного гистерезиса
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Нет
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	280 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	480 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с	0 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по	0 В
Диапазон измерения напряжения 1 с	280 В
Диапазон измерения напряжения 1 по	380 В
Диапазон измерения напряжения 2 с	380 В
Диапазон измерения напряжения 2 по	480 В
Максимально допустимое время задержки срабатывания без выдержки	.2 с
Минимальное регулируемое время задержки срабатывания без выдержки	.5 с
Максимально допустимое время задержки	10 с
Минимальное регулируемое время задержки	.1 с
Пороговое напряжение срабатывания с	280 В
Пороговое напряжение срабатывания по	480 В
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
