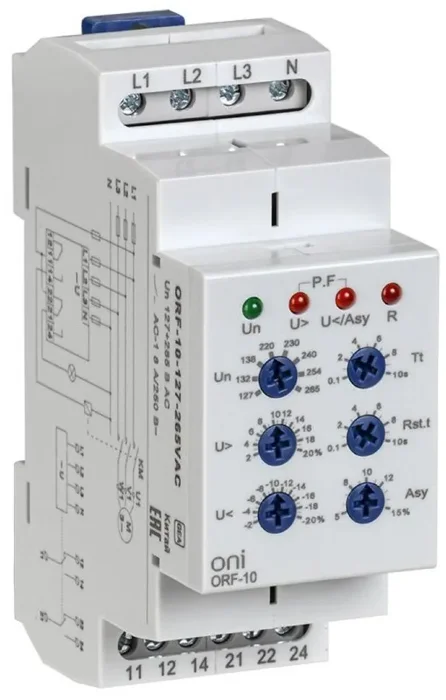

Реле фаз ORF-10 3ф 2 конт. 127-265В AC с контр. нейтр. ONI ORF-10-127-265VAC

Реле контроля фаз обеспечивают непрерывный мониторинг параметров трёхфазной сети и защиту оборудования в случае аварийных режимов: повышенного напряжения, пониженного напряжения, асимметрии напряжения, последовательности фаз, обрыва фаз.

Устройства широко применяются в системах автоматизации, автоматическом вводе резерва (АВР), а также для защиты электродвигателей, насосов, компрессоров и прочего оборудования, критичного к стабильности электропитания.

*Перечень контролируемых параметров зависит от модификации устройства. Подробные характеристики — в паспорте изделия.

Технические характеристики

Ширина	36 мм
Высота	90 мм
Глубина	64 мм
Диапазон измерения напряжения с	101 В
Диапазон измерения напряжения по	318 В
Возможен контроль 1-фазного понижения напряжения
Возможен контроль 3-фазного понижения напряжения
1-фазное
3-фазное
Возможен контроль 1-фазного гистерезиса
Возможен контроль 3-фазного гистерезиса
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	127 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	265 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Диапазон измерения напряжения 1 с
Диапазон измерения напряжения 1 по
Диапазон измерения напряжения 2 с
Диапазон измерения напряжения 2 по
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки	.5 с
Максимально допустимое время задержки	10 с
Минимальное регулируемое время задержки	0 с
Пороговое напряжение срабатывания с
Пороговое напряжение срабатывания по
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов	2
Количество нормально разомкнутых (НО) контактов	2
Количество переключающих контактов	2
