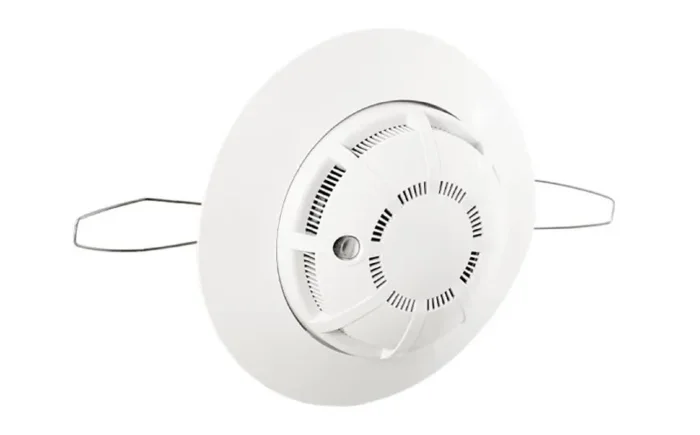

Извещатель пожарный дымовой оптико-электронный ИП 212-45 V2.04 для подвесного потолка Рубеж Rbz-339575

Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Современный дымовой оптико-электронный извещатель ИП 212-45 исполнения серии «Марко» с визуальной индикацией состояния извещателя и евродизайном корпуса имеет следующие потребительские свойства:


в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары;
новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
промигивание светодиода в дежурном режиме;
широкий диапазон питающих напряжений от 9 до 30 В;
малое токопотребление – не более 0,045 мА;
удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС;
установка на основные несущие конструкции (основной потолок).

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Это основание является унифицированным и позволяет устанавливать любой безадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатного базового основания извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС) для индикации режима «Пожар». Дежурный режим извещателя индикацией ВУОС не дублируется.

Технические характеристики

Способ монтажа	Поверхностный
Цвет	Белый
Ширина
Высота	69 мм
Сила звука, громкость
Кабельный ввод
Диаметр	142 мм
Длина
Род тока питающего напряжения	Постоянный ток (DC)
Напряжение питания с	9 В
Напряжение питания по	30 В
Принцип работы	Оптический
Взрывопроверенное исполнение	Нет
Автономный, независимый	Нет
Степень защиты IP	IP30
Датчик дыма	Да
Подключаемый к сети по радиоканалу	Нет
Подключаемый к сети с помощью кабеля	Да
Основной источник питания	Питание от сети
С индикатором работы	Да
С резервным аккумулятором	Нет
Комплектуется резервным аккумулятором	Нет
Максимальное количество подключенных в сеть
С ориентационным освещением	Нет
Температура срабатывания
Подходит для крепления в канале	Нет
