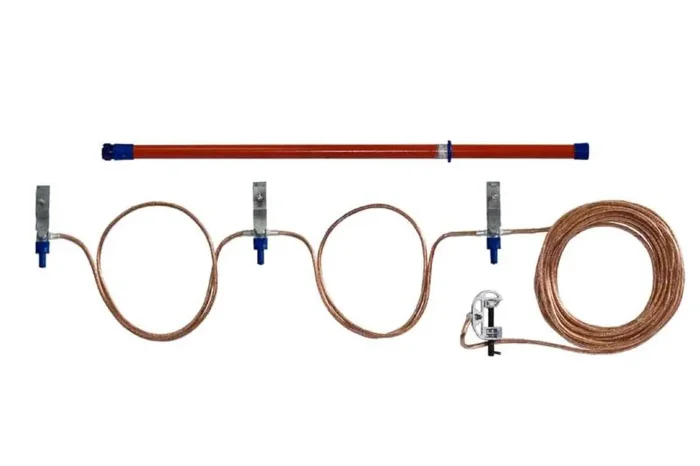

Заземление переносное ЗПЛ-10 Д для ВЛ до 10кВ 25кв.мм Антиток Д157664

• НАЗНАЧЕНИЕ
Заземление переносное (заземляющее устройство) предназначено для защиты рабочего и обслуживающего персонала на отключенных участках воздушных линий (ЗПЛ) и распределительных устройств (ЗПП) напряжением от 0,4 до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Переносные заземления применяются в тех случаях электроустановки, в которых нет стационарных заземляющих ножей. Применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи постоянного и переменного тока промышленной частоты напряжением до 1кВ – ЗПЛ-1, от 1 до 10кВ – ЗПЛ-10, от 10 до 35кВ – ЗПЛ-35, от 35 до 110кВ – ЗПЛ-110, от 110 до 220кВ – ЗПЛ 220.
• ПРИНЦИП ДЕЙСТВИЯ
Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение поступать не будет попадать, так же срабатывает защита и происходит отключение источника напряжения.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит Штанга для наложения заземлений ШЗП-10/15 Д для ВЛ до 10-15кВ Антиток Д157718

Технические характеристики

Исполнение
Количество полюсов
Материал
Максимальный ток короткого замыкания
Сечение провода со стороны фазы	25 кв.мм
Сечение провода со стороны земли	25 кв.мм
Длина заземляющего провода	13400 мм
Соединительная деталь со стороны фазы	Зажим
Соединительная деталь со стороны заземления	Зажим
Изолированное	Да
