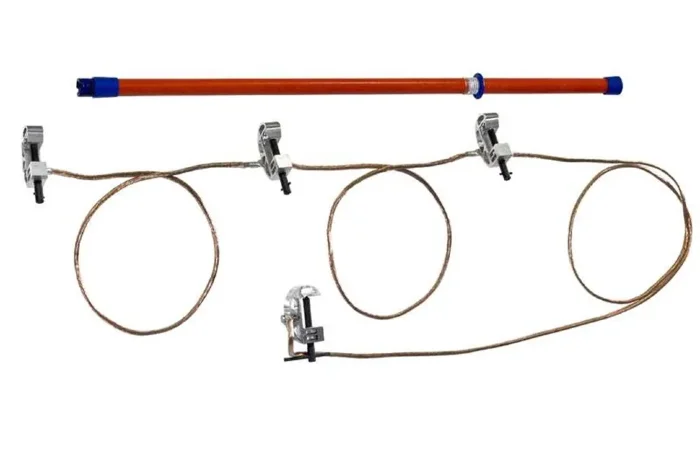

Заземление переносное ЗПП-15 Д для распред. устр. до 15кВ 25кв.мм Антиток Д157665

• НАЗНАЧЕНИЕ
Заземление переносное (заземляющее устройство) предназначено для защиты рабочего и обслуживающего персонала на отключенных участках воздушных линий (ЗПЛ) и распределительных устройств (ЗПП) напряжением от 0,4 до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Переносные заземления применяются в тех случаях электроустановки, в которых нет стационарных заземляющих ножей. Применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи постоянного и переменного тока промышленной частоты напряжением до 1кВ – ЗПЛ-1, от 1 до 10кВ – ЗПЛ-10, от 10 до 35кВ – ЗПЛ-35, от 35 до 110кВ – ЗПЛ-110, от 110 до 220кВ – ЗПЛ 220.
• ПРИНЦИП ДЕЙСТВИЯ
Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение поступать не будет попадать, так же срабатывает защита и происходит отключение источника напряжения.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются аксессуары:
1. Штанга (диэлектрик)

Технические характеристики

Исполнение
Количество полюсов
Материал
Максимальный ток короткого замыкания
Сечение провода со стороны фазы	25 кв.мм
Сечение провода со стороны земли	25 кв.мм
Длина заземляющего провода	5000 мм
Соединительная деталь со стороны фазы	Зажим
Соединительная деталь со стороны заземления	Зажим
Изолированное	Да
