Реле напряжения РН-113 1ф НовАтек-Электро 3425600113

Реле напряжения РН-113 1-ф. предназначено для обеспечения безопасного отключения промышленной и бытовой однофазной нагрузки (220В и 50Гц) в случае недопустимых колебаний напряжения в сети. Кроме того, функциональность реле предполагает автоматическое включение, как только параметры сети восстановятся.
Реле РН-113 1-ф. работает в 4 независимых режимах:
• реле напряжения;
• реле максимального напряжения;
• реле минимального напряжения;
• реле времени с функцией задержки на включение.

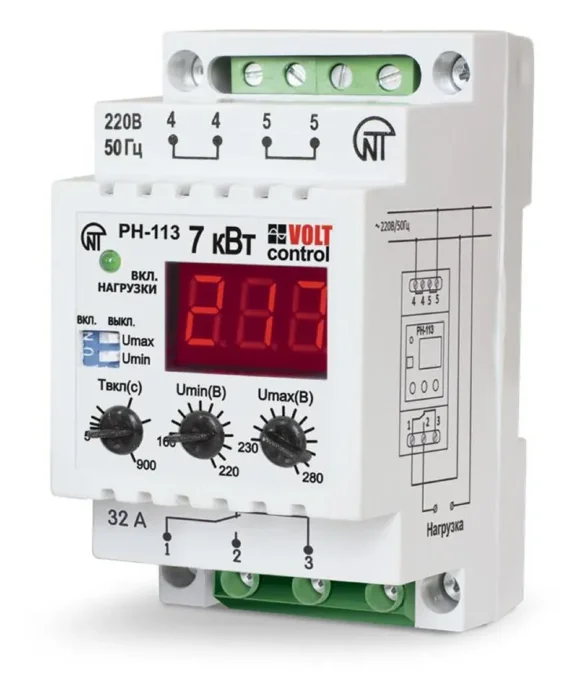

На лицевой панели реле находится индикатор нагрузки, а также 3-разрядный 7-сегментный индикатор, который может индицировать:
• данные о текущем действующем напряжении;
• данные о точном значении установленного параметра;
• время, которое осталось до повторного включения нагрузки;
• при мигании текущего показателя напряжения — аварийное отключение нагрузки.
Также на лицевой панели реле РН-113 1-ф. расположены ручки потенциометра, позволяющие отрегулировать:
• срабатывание по максимально допустимому уровню напряжения;
• срабатывание по минимально допустимому уровню напряжения;
• задержку включения нагрузки, когда параметры сети восстановятся.

Технические характеристики

Ширина	52 мм
Высота	92 мм
Глубина	65 мм
С съемными клеммами, зажимами
Возможен контроль 1-фазного понижения напряжения	Да
Возможен контроль 3-фазного понижения напряжения	Нет
Содержит функции контроля по постоянному напряжению-понижение напряжения	Нет
Содержит функции контроля по постоянному напряжению-повышение напряжения	Нет
Содержит функции контроля по постоянному напряжению-гистерезис	Нет
Род тока контролируемого напряжения	Переменный ток (AC)
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	250 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	220 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с	24 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по	30 В
Диапазон измерения напряжения 1 с	160 В
Диапазон измерения напряжения 1 по	220 В
Диапазон измерения напряжения 2 с	230 В
Диапазон измерения напряжения 2 по	280 В
Максимально допустимое время задержки срабатывания без выдержки	1 с
Минимальное регулируемое время задержки срабатывания без выдержки	12 с
Максимально допустимое время задержки
Минимальное регулируемое время задержки
Пороговое напряжение срабатывания с
Пороговое напряжение срабатывания по
Род тока включения
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов	1
