Извещатель пожарный дымовой линейный ИПДЛ-264/1-75-R3 (ИП 212-264/10) (версия ПО: 2.2) Рубеж Rbz-342261

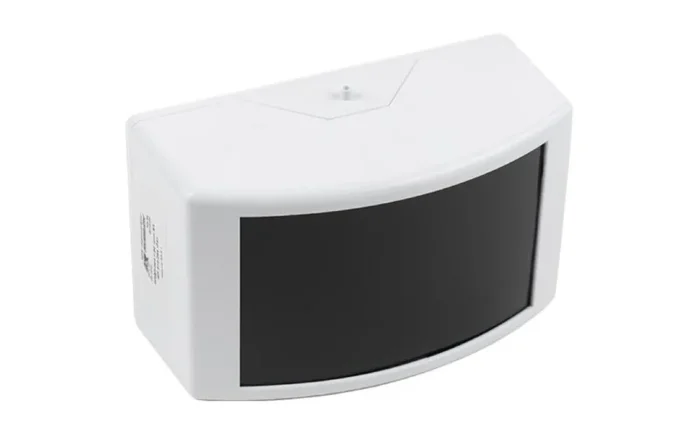

Извещатель пожарный дымовой линейный ИПДЛ-264/1-75-R3 (ИП 212-264/10) (версия ПО: 2.2) Рубеж Rbz-342261 - фото
Бренд:
РубежОписание
ИПДЛ-264/1- R3 - Извещатель предназначен для работы в составе адресной системы пожарной автоматики совместно с прибором приемно-контрольным и управления охранно-пожарным адресным ППКОПУ 011249-2-1 «Рубеж-2ОП» прот.R3 (далее ППКОПУ) и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.
Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Извещатель может выпускаться в следующих исполнениях:
ИПДЛ-264/1-50 - R3;
ИПДЛ-264/1-75 - R3;
ИПДЛ-264/1-100 - R3,
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
Питание и информационный обмен извещателя осуществляются по адресной линии связи (АЛС) и занимает один адрес.
Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на ППКОПУ.
Извещатель может выпускаться в следующих исполнениях:
ИПДЛ-264/1-50 - R3;
ИПДЛ-264/1-75 - R3;
ИПДЛ-264/1-100 - R3,
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
Технические характеристики
| Способ монтажа | Поверхностный |
| Цвет | Белый |
| Ширина | 160 мм |
| Высота | 96 мм |
| Сила звука, громкость | |
| Кабельный ввод | |
| Диаметр | |
| Длина | 100 мм |
| Род тока питающего напряжения | Постоянный ток (DC) |
| Напряжение питания с | 24 В |
| Напряжение питания по | 36 В |
| Принцип работы | Оптический |
| Взрывопроверенное исполнение | Нет |
| Автономный, независимый | Нет |
| Степень защиты IP | IP41 |
| Датчик дыма | Да |
| Подключаемый к сети по радиоканалу | Нет |
| Подключаемый к сети с помощью кабеля | Да |
| Основной источник питания | Питание от сети |
| С индикатором работы | Да |
| С резервным аккумулятором | Нет |
| Комплектуется резервным аккумулятором | Нет |
| Максимальное количество подключенных в сеть | |
| С ориентационным освещением | Нет |
| Температура срабатывания | |
| Подходит для крепления в канале | Нет |
Характеристики
Код товара
Rbz-342261
Цена указана за
1 шт.
Ед.изм.
шт.
Бренд
Рубеж
Норма упаковки
1
Страна
Российская Федерация
Влагозащищенность
IP41
Обновлено
30.09.2024
