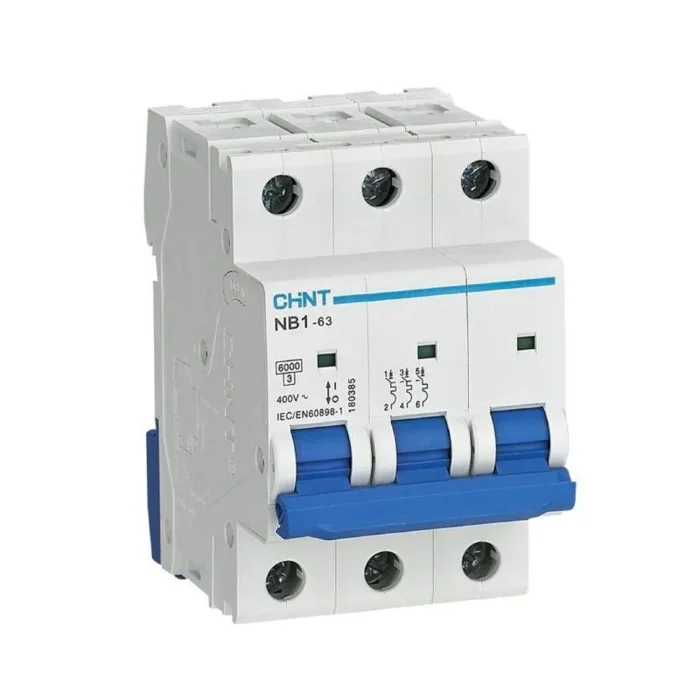

Выключатель автоматический модульный 3п D 4А 6кА NB1-63 (R) CHINT 179720

Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.

Технические характеристики

Частота	50 Гц
Род тока	Переменный ток (AC)
Глубина монтажа, установки	77.8 мм
Номинальный ток	4 А
Номинальное напряжение	400 В
Частота с	50 Гц
Частота по	60 Гц
Характеристика срабатывания	D
Номинальное напряжение изоляции Ui	500 В
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	3
Степень защиты IP	IP20
Количество защищенных полюсов	3
С коммутируемым нейтральным проводником	Нет
Для скрытого монтажа
Сечение однопроволочного проводника с	1 кв.мм
Сечение однопроволочного проводника по	25 кв.мм
Сечение многопроволочного гибкого проводника с	1 кв.мм
Сечение многопроволочного гибкого проводника по	25 кв.мм
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Общее количество полюсов	3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	6 кА
Номинальное импульсное напряжение	4 кВ
