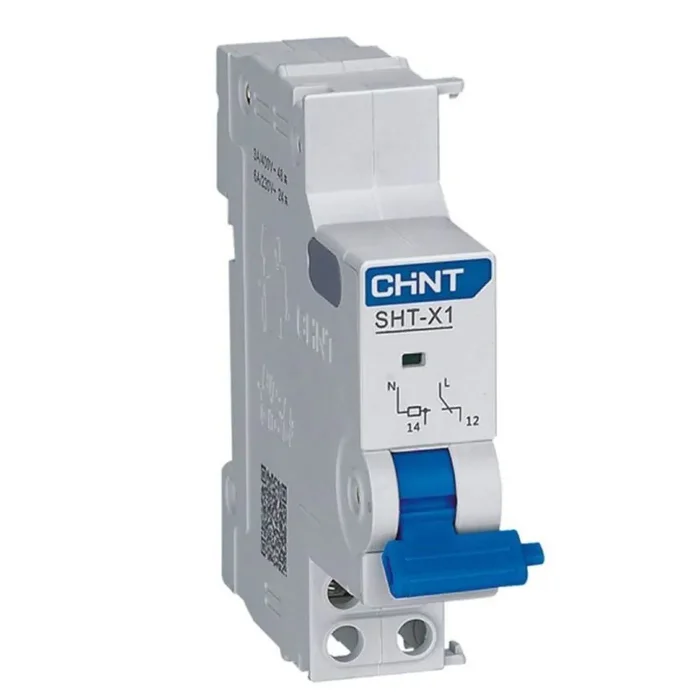

Расцепитель независимый SHT-X1 AC 24В/48В DC 24В/48В для NXB-63 (R) CHINT 814988

"Независимый расцепитель серии SHT-X1 предназначен для дистанционного отключения выключателей. Он представляет собой электромагнит, который воздействует на механизм расцепления выключателя, устанавливается с левой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Напряжение управления – АС230В, AC400В, AC/DC24В, AC/DC48В
Режим управления – импульсный
Напряжение отключения – 0,7–0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85–1,10 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм

Независимый расцепитель серии SHT-X1 может применяться с выключателями следующих серий NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXB-63, NXB-63H, NXB-63S."

Технические характеристики

Подходит для выключатель нагрузки
Подходит для реле перегрузки
Тип подключения
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	24 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	48 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Подходит для выключателя защиты двигателя
Подходит для силового выключателя
Начальное значение без выдержки расцепителя корот.замыкания - диапазон настройки
Конечное значение без выдержки расцепителя коротк.замыкания - диапазон настройки
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
