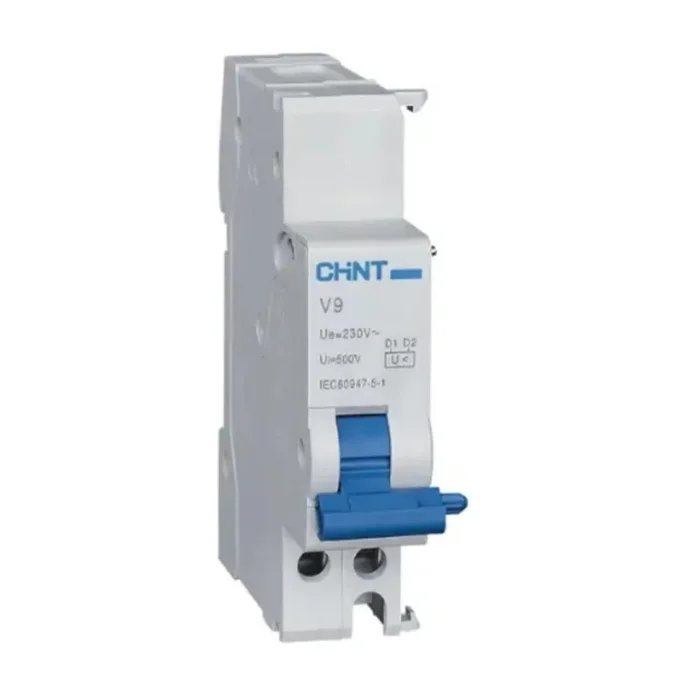

Расцепитель минимального напряжения V9 для NB1 AC 230В электрон. (R) CHINT 184974

Расцепитель минимального напряжения серии V9 предназначен для аварийного отключения автоматического выключателя при обнаружении снижения фазного напряжения, также может быть использован для дистанционного отключения автоматического выключателя. При установке расцепителя минимального напряжения включение автоматического выключателя возможно только при наличии напряжения на расцепителе. При обрыве цепи управления, отсутствии напряжения питания, а также при значительном снижении уровня напряжения происходит автоматическое отключение выключателя.
Расцепитель устанавливается с левой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Напряжение управления – АС230В
Напряжение отключения – 0,7?0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85?1,10 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм

Расцепитель минимального напряжения серии V9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.

Технические характеристики

С выдержкой времени	Нет
Подходит для выключатель нагрузки	Да
Подходит для реле перегрузки	Нет
Тип подключения	Винтовое соединение
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	230 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Подходит для выключателя защиты двигателя	Нет
Подходит для силового выключателя	Да
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов
