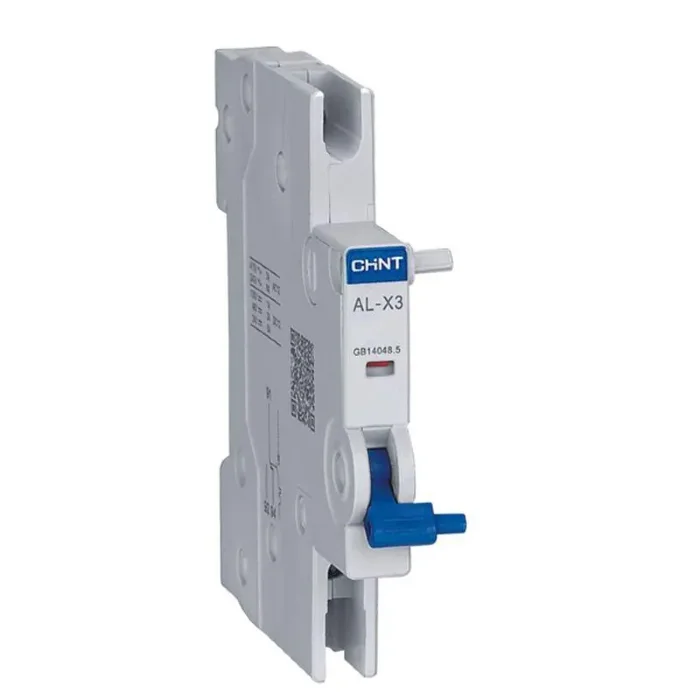

Контакт сигнальный вспомогательный AL-X3 для NXB-125G (R) CHINT 816990

Сигнальный контакт серии AL-X3 предназначен для сигнализации аварийного срабатывания (перегрузка или короткое замыкание) автоматического выключателя. Контакт серии AL-X3 устанавливается с левой стороны выключателя и прищелкивается к нему.
Контакты AL-X3 не меняют своего состояния, если выключатель отключен вручную. Возврат в исходное состояние после автоматического срабатывания происходит ручным сбросом (переключение механического рычажка на передней части корпуса контакта). Рычаг «тест» предназначен для имитации аварии во время обслуживания и проверки выключателей.

Основные характеристики:
Количество контактов – 1НО+1НЗ
Категория применения – AС12, DC12
Механическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 9 мм
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов

Сигнальный контакт серии AL-X3 может применяться с выключателями следующих серий NXBLE-125, NXB-125.

Технические характеристики

Способ монтажа	Монтаж сбоку
Исполнение	Аналоговый модуль
Цоколь (патрон) лампы	Нет (без)
Номинальный рабочий ток Ie при AC-15, 230 В	6 А
Тип подключения	Зажимное/Винтовое крепление
Количество переключателей сигнала неисправности	1
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
