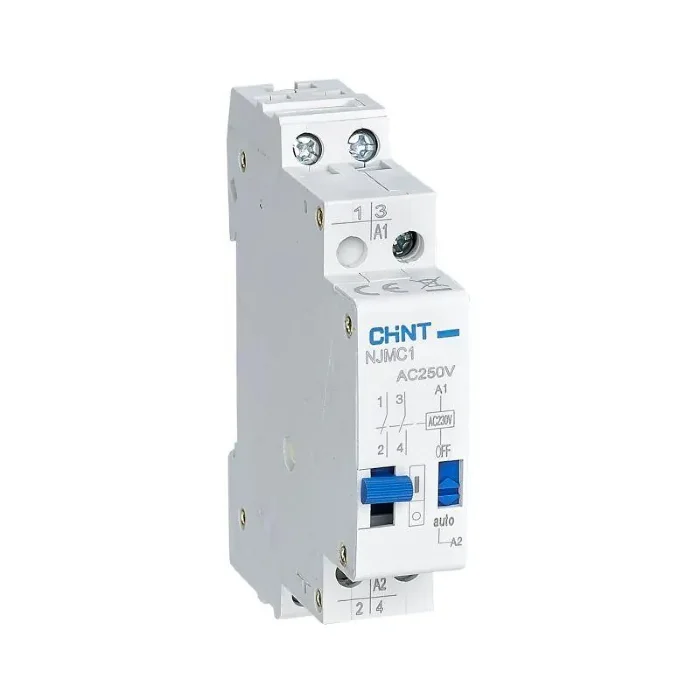

Реле импульсное NJMC1-16/2P AC 230В (R) CHINT 657053

"Импульсные реле серии NJMC1 предназначены для применения в сетях переменного тока напряжением до 415 В частотой 50/60 Гц с номинальным током до 32 А для управления освещением и прочими нагрузками из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей в электроустановках жилых, общественных и промышленных зданий.

Основные характеристики:
Номинальный ток – 16 А и 32 А
Исполнение по числу полюсов – 1P, 2Р, 3Р, 4Р
Напряжение катушки управления – AC (от 12 В до 380 В); DC (от 6 В до 220 В)
Продолжительность импульса – от 50 мс до 1 с
Напряжение срабатывания – 85–110% Us
Диапазон выдержки времени – 0,1–10с; 10–120с; 0,5–8 мин.
Точность настройки – 1 %
Механическая износостойкость – 1000 тысяч циклов В/О
Электрическая износостойкость – 100 тысяч циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм"

Технические характеристики

Способ монтажа
Назначение
Глубина монтажа, установки
Количество нормально открытых контактов (НО)	0
Количество нормально закрытых контактов (НЗ)	0
Количество переключающих контактов	1
Ширина в числах модульных расстояний
Напряжение цепи управления 1 с	230 В
Напряжение цепи управления 1 по
Род тока управляющего напряжения 1
Род тока питающего напряжения	Переменный ток (AC)/Постоянный ток (DC)
Напряжение питания с	250 В
Напряжение питания по
Максимальная мощность лампы
Максимальная нагрузка люминесцентными лампами
Максимальная нагрузка люминесцентными лампами (двухламповая схема)
Возможность ручного управления
Номинальный коммутируемый ток	16 А
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
