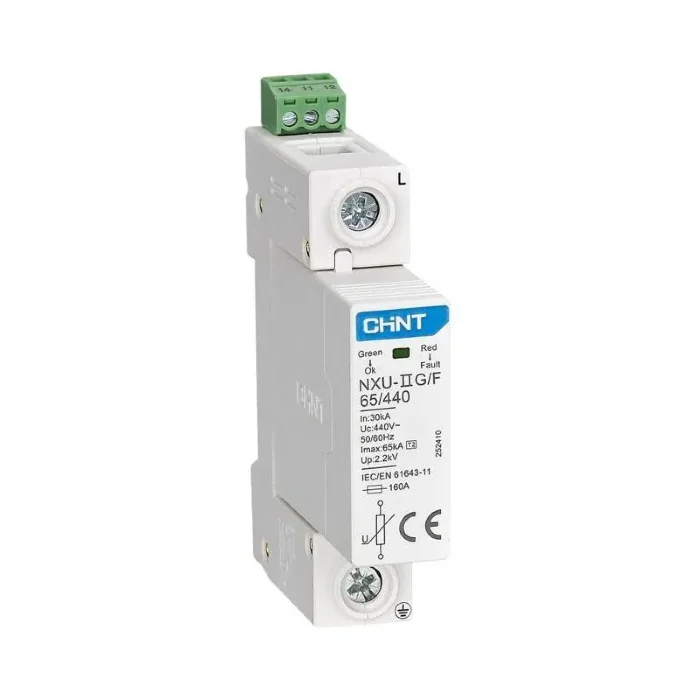

Ограничитель импульсных перенапряжений NXU-IIG/F 1п In=25кА Uc=440В Im=65кА (R) CHINT 252410

Ограничители импульсных перенапряжений серии NU-IIG/F предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Они могут применяться в сетях с системами заземления: TN, TT, IT. Ограничители перенапряжения протестированы ударной волной 8/20 мкс.

Основные характеристики:
Количество полюсов – 1P, 1P+N, 2P, 3P, 3P+N, 4P
Номинальное рабочее напряжение – АС230/400В
Номинальный разрядный ток – 20 кА, 30 кА
Максимальный разрядный ток – 40 кА, 65 кА
Исполнение вспомогательных контактов – 1НO+1НЗ
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18мм
Монтаж – на симметричную DIN-рейку 35 мм

Технические характеристики

Способ монтажа
С контактом для дистанционной сигнализации
Уровень напряжения защиты	2.2 кВ
Исполнение полюсов
Наибольшее длительное напряжение переменного тока АС	440 В
Номинальный импульсный ток (8/20)	30 кА
Номинальное напряжение переменного тока АС	230 В
Номинальное напряжение постоянного тока DС
Система заземления
Уровень напряжения защиты, тип l-n
Сигнализация в устройстве
Наибольшее длительное напряжение постоянного тока DC
Степень защиты IP	IP20
Максимальное pv напряжение
Уровень напряжения защиты N-PE
Встроенный предохранитель на входе
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный)
Максимальный разрядный ток (8/20)	65 кА
