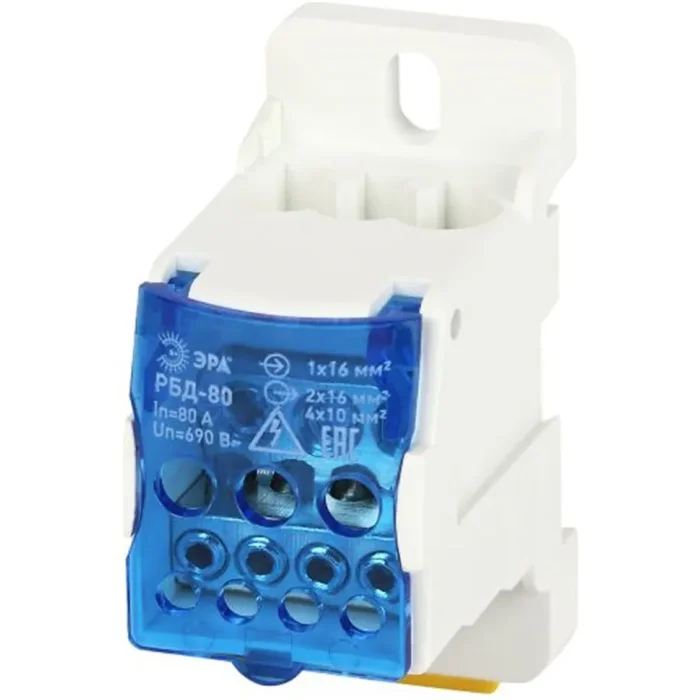

Блок распределительный на DIN-рейку NO-122-39 РБД-80А Эра Б0051113

Распределительные блоки РБД на DIN-рейку ЭРА предназначены для распределения электроэнергии от проводника большего сечения на несколько проводников меньшего сечения.

Изделие представляет собой клеммный винтовой зажим из луженой латуни в компактном корпусе из негорючего полиамида 6.6. Крепится на монтажную панель или на DIN-рейку с помощью универсального крепления. Применяется для создания упорядоченных систем распределения в силовых шкафах, квартирных распределительных щитах и для организации главной заземляющей шины.

Применение распределительных блоков РБД на DIN-рейку позволяет:

- создать упорядоченную систему распределения для нулевых, фазных или заземляющих проводников, входящие и отходящие,

- сократить количество проводников в щитке, что упрощает его обслуживание,

- сэкономить пространство и без особых усилий размещать новые элементы,

- обеспечить стабильное и долговечное соединение.

Особенности конструкции изделия:

- Цельная токоведущая шина изготовлена из луженой латуни с высоким содержанием меди, что гарантирует хорошую электропроводность и низкий нагрев.

- Монолитный ступенчатый блок уменьшает переходное сопротивление.

- Корпус не поддерживает горение, т.к. выполнен из полиамида с добавлением антипиренов

- Безопасная установка и эксплуатация обеспечивается за счет прозрачной крышки, которая защищает от случайных прикосновений и облегчает визуальный контроль соединений.

- Удобство монтажа за счет усовершенствованной конструкции универсального крепления с возможностью установки на DIN-рейку 35 мм и монтажную панель.

- Болтовой зажим с шестигранной головкой обеспечивают надежное крепление и контакт проводников, а скругленная контактная часть резьбы предотвращают срез проводника при затяжке.

- Быстрота монтажа обеспечивается за счет нанесенной на переднюю крышку специальной маркировки размеров и соответствующего количества проводников для подключения.

Технические характеристики

Номинальный ток	80 А
Способ монтажа	На DIN рейку, монтажную панель
Ширина	30 мм
Высота	66 мм
Глубина	48.3 мм
Способ присоединения	Винтовой
Номинальное напряжение	690 В
Количество соединений <6 мм 2
Количество соединений 10 мм 2	4
Количество соединений 25 мм 2
Количество соединений 16 мм 2	3
Количество соединений> 25 мм 2
Количество полюсов	1
Цвет изоляции
Ударопрочная	Да
Общее число подключений	7
Количество подключений < AWG 6
Количество подключений AWG 6
Количество подключений AWG 4
Количество подключений AWG 2
Количество подключений AWG 4/0
Количество подключений 250 kcmil
Количество подключений > 250 kcmil
