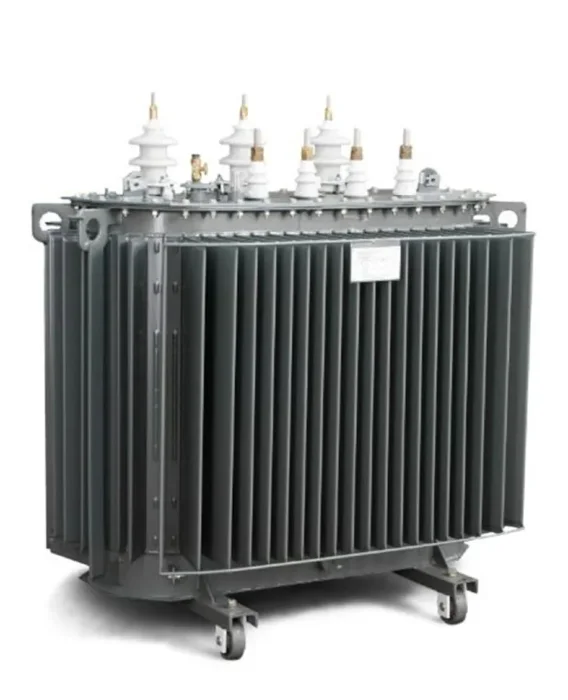

Трансформатор ТМГ11-400/6/0.4 У/Ун-0 УХЛ1 Минский ЭТЗ

В прайсе указаны серийные трансформаторы:
- ТМГ11 серия стандарт используемый с 2000г – обмотки алюминевая проволока, использовать по умолчанию до 400кВа включительно, начиная с 630кВа трансформаторы данной серии дороже следующего поколения.
- ТМГ21 серия стандарт используемая с 2013г – обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 3200кВа. Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 11 серии но дешевле в изготовлении.
- ТМГ12 серия энергосберегающих трансформаторов производятся с 2013г - обмотки алюминевая проволока, используемая сталь в сердечнике позволяет достич лучших потерь КЗ и ХХ. (смотреть инфо в каталоге)
- ТМГ32 серия энергосберегающих трансформаторов производятся с 2018г - обмотки алюминевая фольга, использовать по умолчанию с 630кВа до 1600кВа (кроме 1250кВа). Использовать такой вид обмотки на трансформаторах ниже 630кВа не целесобразно. Данная серия аналог 12 серии но дешевле в изготовлении.
- ТМГ33 серия энергосберегающих трансформаторов 2 уровня, производятся с 2020г - данная серия разработана для достижения более низких потерь КЗ и ХХ. У данной серии присутвует стандарты разработанные для Россетей, по умолчанию К1Х1, дороже К2Х2, и в дальнейшем будет введен К3Х3 ещё дороже.
У трансформаторов четыре схемы-группы соединения: серийные - У/Ун-0, Д/Ун-11, У/Zн-11, Ун/Д-11.
- У/Ун-0, Д/Ун-11 по одной цене,
- У/Zн-11 серия 11 по одной цене с У/Ун-0, Д/Ун-11 до 250кВа, серия 12 по запросу.
- Ун/Д-11 под заказ, по цене уточнять.
Трансформаторы комплектуются зажимами с завода по НН начиная с 630кВа.
На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны:
- 25-160кВа
- 250кВа
- 400кВа
Трансформаторы комплектуются роликами (колесами) начиная с 400кВа ТМГ11, и с 250кВа ТМГ12. На мощность ниже допоставляются отдельно по доп стоимости, необходимо указывать если нужны.
В КИП входит мановакуумметр ДА-2005, и сигнальный темометр ТКП-160, клемная коробка для подключения.
Для транспортировки необходима машина для верхней погрузки, желательно с деревянным полом (самосвалы исключены), с возможностью креплениями на борту ремней (которые должны быть у водителя 2шт на ТМГ) в ином случае увязываются проволокой и брусками в пол кладовщиками ПЭК.
Маленькие ТМГ до 100кВа, возможно и 250кВа по штучно произвести погрузку каром, условия крепления такие же.
Силовые трансформаторы общего и специального назначения мощностью до 3200 кВА и напряжением до 35 кВ. Их
области применения:
• распределительные сети напряжением до 35 кВ;
• железные дороги;
• нефте- газодобыча;
• катодная защита от коррозии;
• собственные нужды ГЭС, ТЭС и АЭС;
• шагающие экскаваторы;
• связь;
• термообработка бетона и др.
Трансформаторы производятся в масляном и сухом вариантах. Основные
исполнения масляных трансформаторов - герметичные трансформаторы серии ТМГ.
Преимущества герметичных распределительных масляных трансформаторов хорошо
известны. Такие трансформаторы не требуют:
• обслуживания на протяжении всего срока службы;
• лабораторных исследований трансформаторного масла;
• взятия проб масла на анализ;
• регенерации масла и ревизий при эксплуатации.

Технические характеристики

Ширина	855 мм
Высота	1321 мм
Тип трансформатора	Масло
Длина	1350 мм
Номинальная потребляемая мощность	400 кВ.А
С термометром	Да
Первичное напряжение	6 кВ
Вторичное напряжение 1
Вторичное напряжение 2
Вторичное напряжение 3	.4 кВ
Общий вес	1255 кг
С контатными зажимами	Нет
Потери холостого хода	830 Вт
С переключателем напряжения	Да
С колесами	Да
