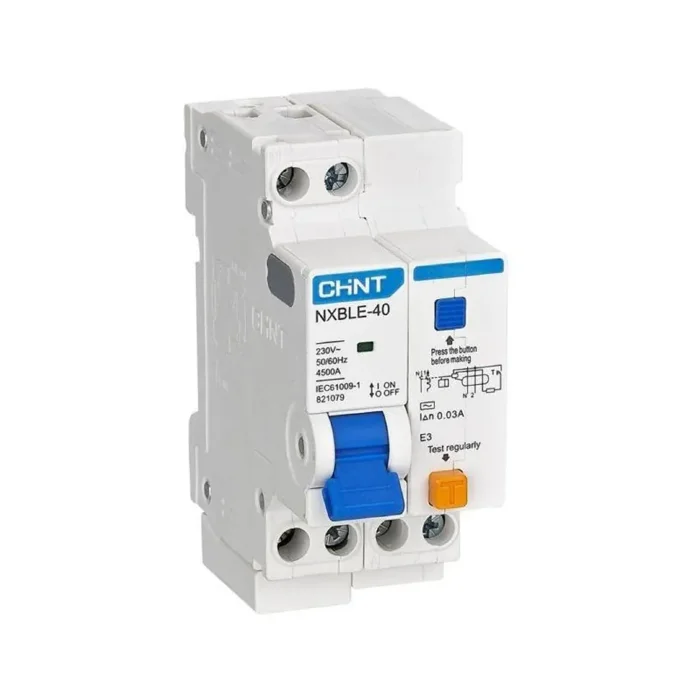

Выключатель автоматический дифференциального тока C 40А 30мА тип AC 4.5кА NXBLE-40 1P+N электронный (R) CHINT 821079

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-40 предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-40 нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С, D
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов

АВДТ серии NXBLE-40 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки
Номинальный ток	40 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	300 В
Номинальный ток утечки	.03 А
Тип по току утечки	Переменный ток (AC)
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	2
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов
С коммутируемым нейтральным проводником
Номинальная отключающая способность в соответствии с EN 60898
Номинальная отключающая способность по IEC 60947-2	4.5 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Общее количество полюсов
Защита от ложного срабатывания
Номинальное импульсное напряжение	4 кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009
