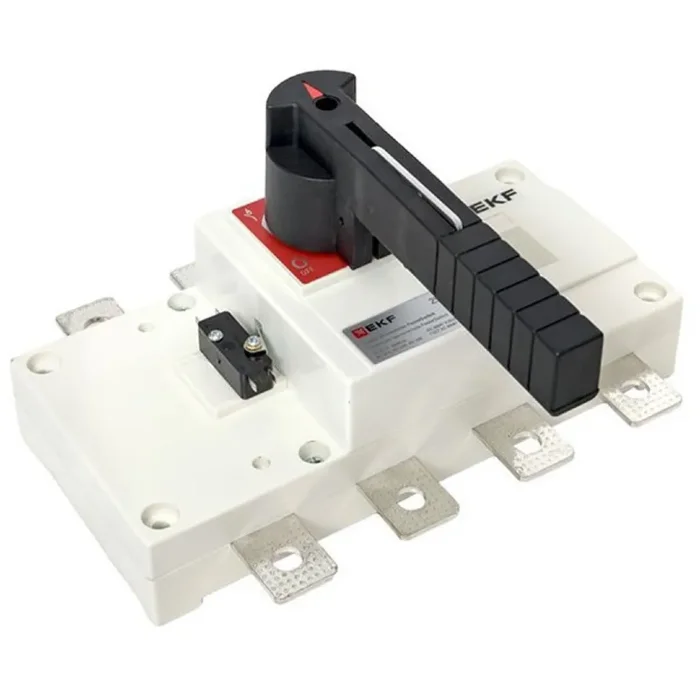

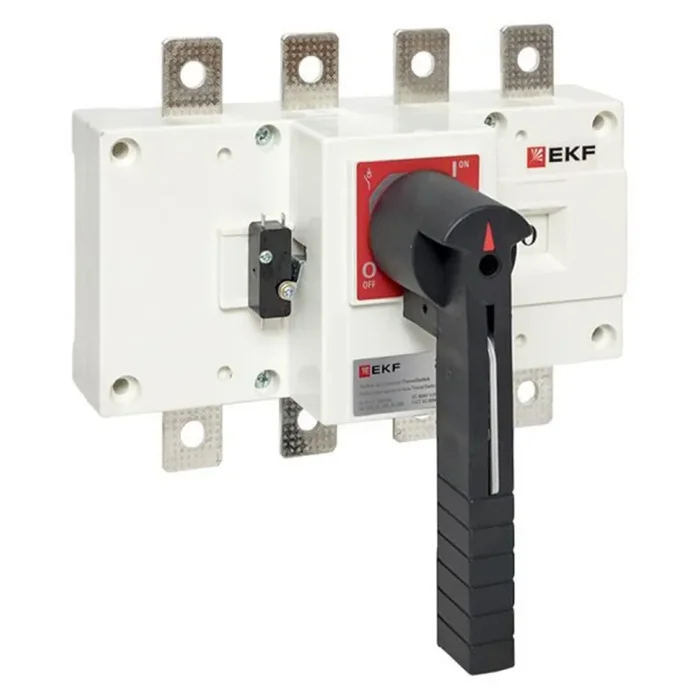

Рубильник-выключатель 4п 250А с рукояткой управления для прямой установки PowerSwitch EKF psds-250-4

Рубильники-выключатели PowerSwitch 160 А – 3150 А EKF предназначены для работы в трёхфазных сетях переменного тока частотой 50 Гц с номинальным напряжением до 660 В в устройствах распределения электрической энергии для неавтоматических нечастых операций включения и отключения токов нагрузки в номинальном режиме. Механизм рубильника обеспечивает мгновенное (13,8 м/ с) размыкание контактов независимо от скорости перемещения рукоятки. Оболочка, изготовленная из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает превосходными характеристиками огнестойкости, диэлектрическими характеристиками, устойчивостью к углекислому газу, и ударопрочностью. Обеспечивает безопасную эксплуатацию изделия при применении по
назначению. Рубильники-выключатели обеспечивают двойное размыкание на полюс. Все контактные материалы представляют собой медный сплав, покрытый серебром, и обладают двумя разделительными контактными поверхностями. Большой зазор изоляции. Рубильники-выключатели имеют возможность фиксации ручки во избежание ошибочного включения.

Технические характеристики

Ширина
Высота
Глубина
Номинальная мощность при AC-3, 400 В
Номинальное напряжение изоляции Ui
Глубина корпуса
Ширина корпуса
Высота корпуса
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	250 А
Количество полюсов	4
С осью
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Длина
Условный номинальный ток короткого замыкания Iq	17 кА
Ширина поперечного сечения
Степень защиты (IP) лицевой стороны	IP00
Количество вспомогательных переключающих контактов
С блокировкой	Да
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления	Поворотный выключатель
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	12 кА
Цвет элементов управления
Подходит для закрепления на лицевой панели
Подходят для монтажа на сборные шины
Максимальное номинальное рабочее напряжение Ue переменного тока AC	660 В
С контролем за предохранителями
Моторный привод опционально	Нет
Независимый расцепитель
Конструктивное исполнение	Для монтажа в распределительном щите
Номин. постоянный ток при AC-21, 400 В
Коммутируемая мощность при 400 В
Реверсивное исполнение
Номин. постоянный ток при AC-23, 400 В
Тип изделия/компонента
