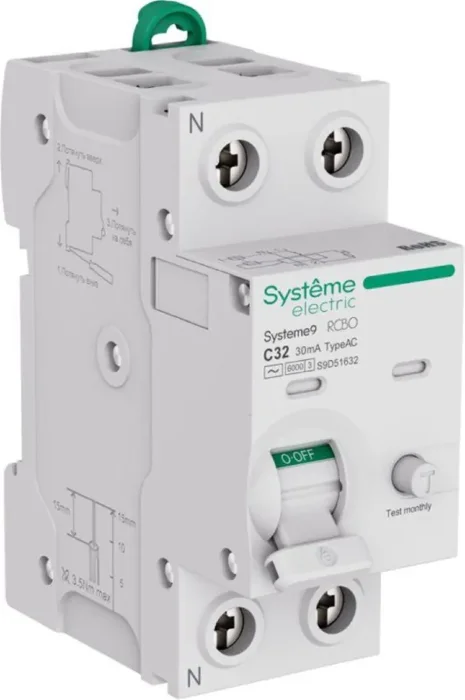

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип AC 6кА Systeme9 230В SE S9D51632

Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 32 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип AC. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки	45 мм
Номинальный ток	32 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	500 В
Номинальный ток утечки	.03 А
Тип по току утечки	Переменный ток (AC)
Степень загрязнения (число)	3
Ширина в числах модульных расстояний	2
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов	1
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898
Номинальная отключающая способность по IEC 60947-2	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с	25 кв.мм
Сечение однопроволочного проводника по	25 кв.мм
Сечение многопроволочного гибкого проводника с	16 кв.мм
Сечение многопроволочного гибкого проводника по	16 кв.мм
С устройством блокировки
Рабочая температура окружающей среды с	-5 град.C
Рабочая температура окружающей среды по	60 град.C
Общее количество полюсов	2
Защита от ложного срабатывания
Номинальное импульсное напряжение	4 кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1	6 кА
Характеристика отключения	Без выдержки времени
Номинальная отключающая способность при коротком замыкании согласно EN 61009
