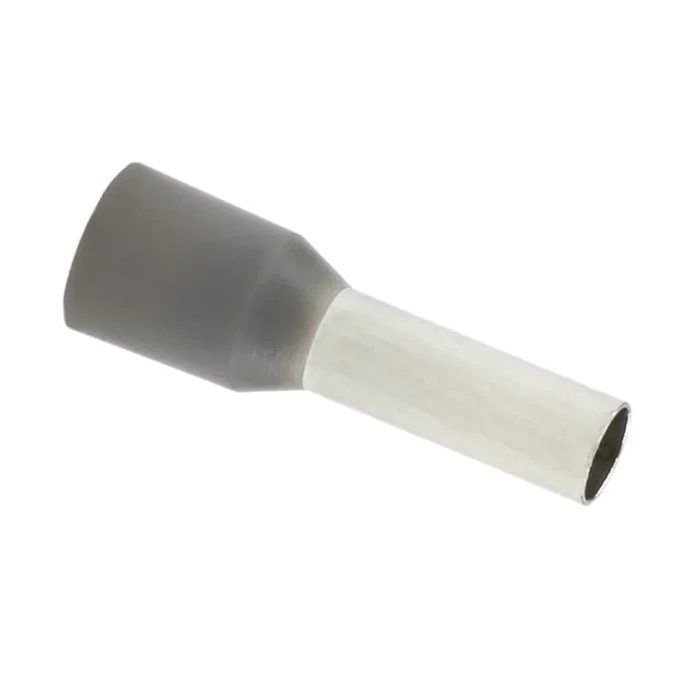

Наконечник штыревой втулочный изол. НШвИ 4.0-9 (уп.50шт) EKF nhvi-4.0-9

Для удобного подключения к клеммам проводов используются втулочные и штыревые изолированные наконечники. Они надеваются на зачищенные концы проводов и опрессовываются. Правильно подобранные наконечники позволяют подсоединять провода к клеммам, рассчитанным на другие сечения. Кроме того, с помощью двойных втулочных наконечников к одной клемме можно подключить одновременно два провода.Использование наконечников обеспечивает более надежное подключение, но необходимо аккуратно фиксировать их в клемме. Чрезмерное усилие при затягивании винта может повредить наконечник. В свою очередь, плохо закрепленный наконечник не обеспечит нужный контакт. Для того чтобы затянуть винт с нужной силой (1,5–2,5 Нм), можно применить динамометрическую отвертку.

Опрессовку наконечников проводят припомощи пресс-клещей. Заведите предварительно зачищенные концы провода в наконечник. Втулочный наконечник опрессуйте поверх металлической втулки, штыревой поверх изолированной ПВХ-манжеты. Выступающую из наконечника часть зачищенной жилы можно обрезать после завершения опрессовки. Перед тем как подсоединять опрессованный наконечник к клемме, проверьте, что его изоляция не нарушена, а жила надежно зафиксирована (провод не двигается внутри наконечника).

Технические характеристики

Цвет	Серый
Длина втулки; гильзы, муфты	9 мм
Изолированный	Да
Не содержит (без) галогенов	Да
Тип конструкции	Стандартная
Номинальное сечение проводника	4 кв.мм
Проклеенная	Нет
Материал	Медь
Материал изоляции
Материал изоляции	Полипропилен (PP)
Размер AWG
