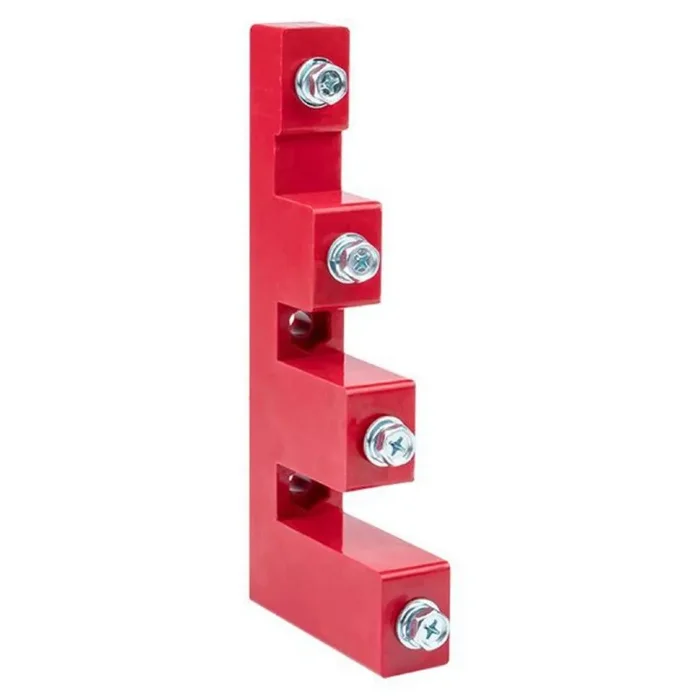

Изолятор шинный "Лесенка" 700А 15кВ EKF plc-sl-700

• НАЗНАЧЕНИЕ
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
сборка шкафов и низковольтных комплектных устройств на напряжение до 1000В.

• ПРИНЦИП ДЕЙСТВИЯ
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины). Диэлектрические свойства определяются материалом и конструкцией изолятора.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
Болт М6 (для изоляторов SM25) или М8 (для изоляторов SM30…SM60), при условии, что болты в комплект изоляторов не входят.

Технические характеристики

Количество полюсов	4
Межшинное расстояние	68 мм
Максимальный расчетный ток	700 А
