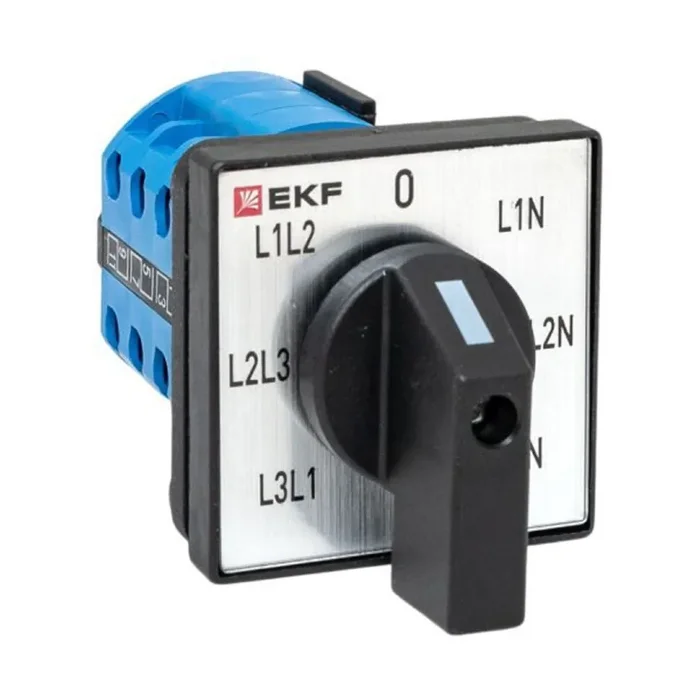

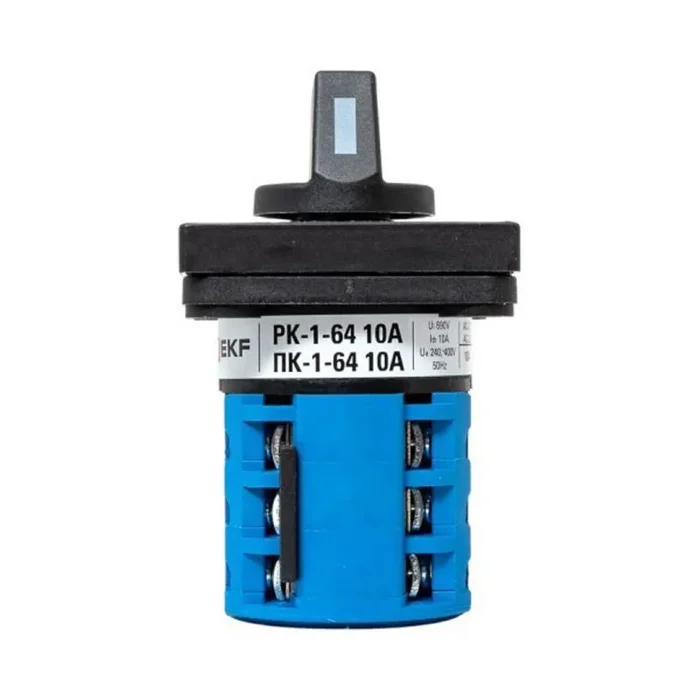

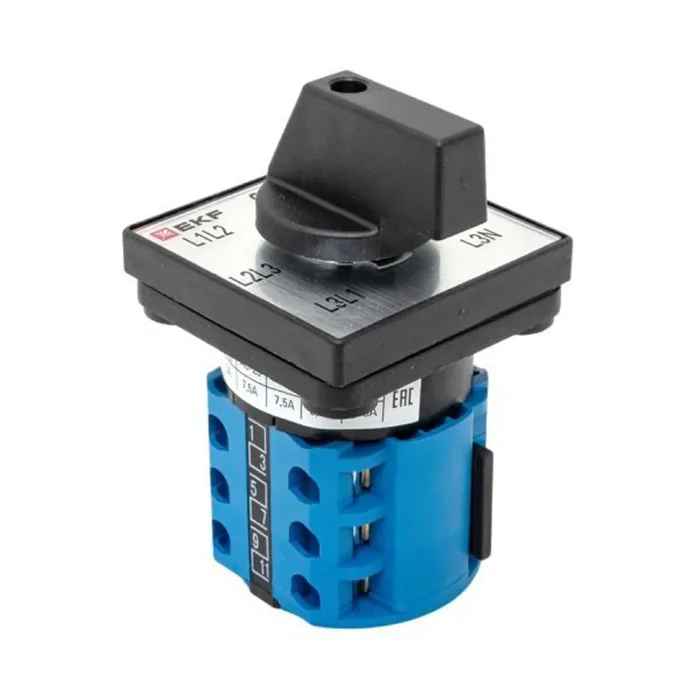

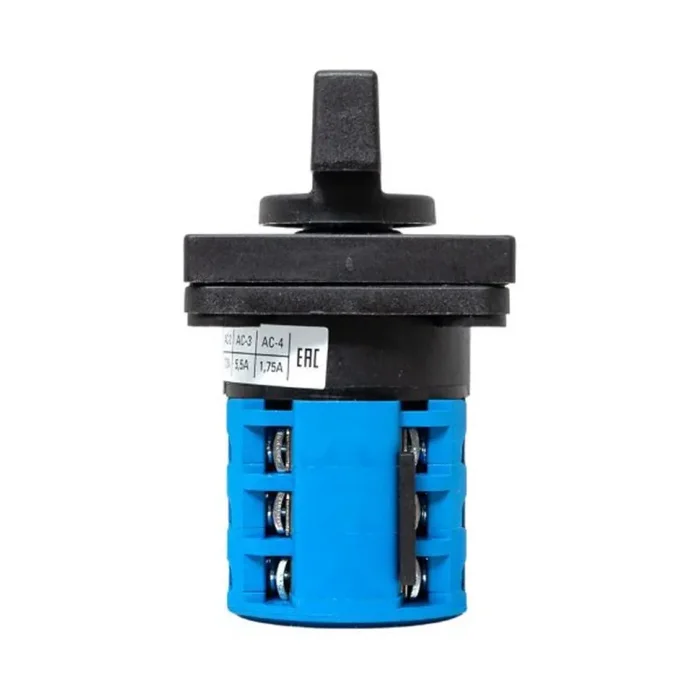

Переключатель кулачковый ПК-1-64 10А для вольтметра EKF pk-1-64-10

Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды.
Выпускается несколько исполнений кулачковых переключателей:
• ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов;
• ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки);

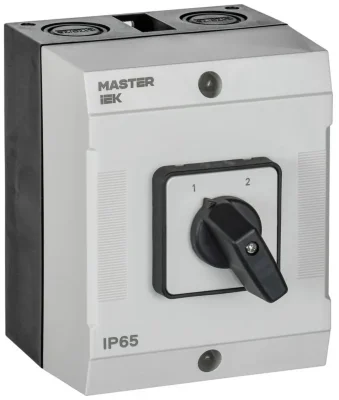

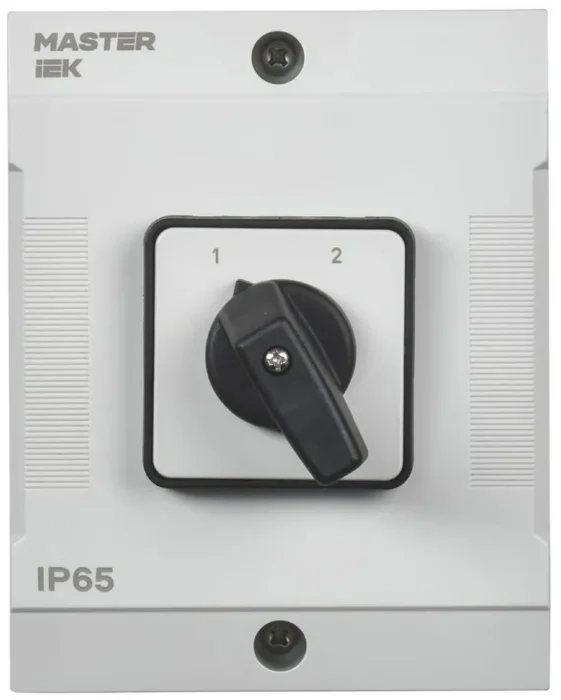

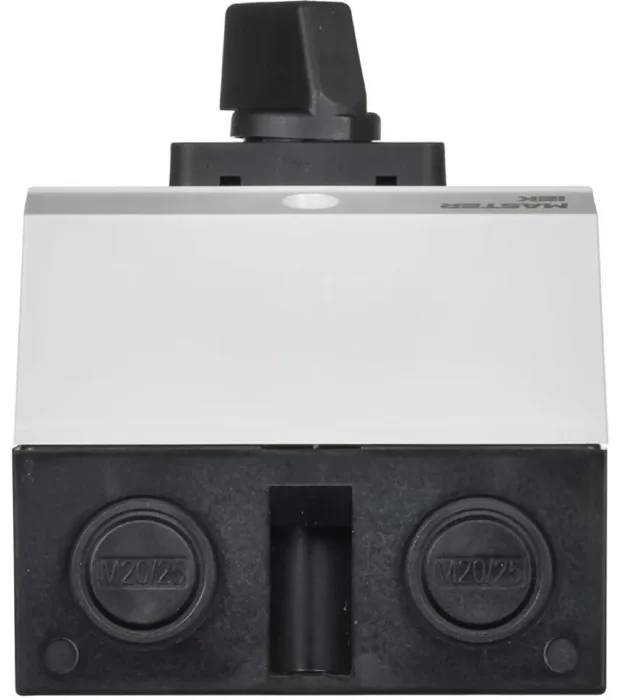

• ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки).
Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п.
Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.

Технические характеристики

Количество положений переключателя	7
Номинальный ток длительной нагрузки Iu	10 А
Количество полюсов	4
С нулевым положением	Да
С возвратом в нулевое положение	Нет
Ширина в числах модульных расстояний	3
Степень защиты (IP) лицевой стороны	IP20
Тип выключателя	Переключатель направления
Тип элемента управления	Рукоятка поворотная короткая
Подходит для монтажа на основании	Нет
Подходит для закрепления на лицевой панели	Да
Подходит для распределительного щита	Да
Подходит для промежуточного монтажа	Нет
Комплектное устройство в корпусе	Нет
Максимальное номинальное рабочее напряжение Ue переменного тока AC	400 В
Функция переключения
Конструктивное исполнение	Встроенное устройство
Степень защиты с передней стороны (NEMA)	1
