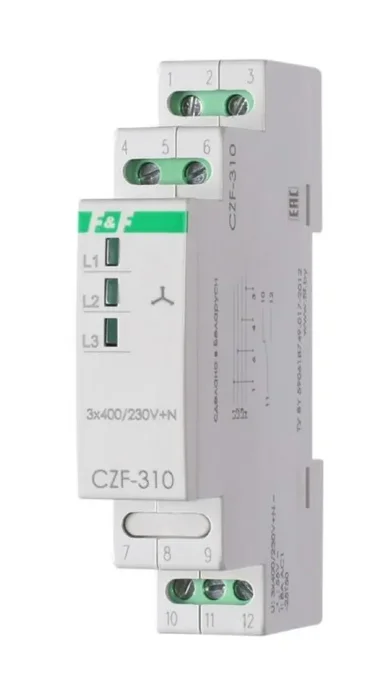

Реле контроля фаз CZF-310 (1 модуль; монтаж на DIN-рейке; 3х400/230+N 8А 1NO/NC IP20) F&F EA04.001.005

Реле контроля фаз серии "CZF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 160 В, обрыва нулевого провода.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO/NC (8 А).

Технические характеристики

Ширина	18 мм
Высота	90 мм
Глубина	63 мм
Диапазон измерения напряжения с
Диапазон измерения напряжения по
Возможен контроль 1-фазного понижения напряжения
Возможен контроль 3-фазного понижения напряжения
1-фазное
3-фазное
Возможен контроль 1-фазного гистерезиса
Возможен контроль 3-фазного гистерезиса
Содержит функции контроля по постоянному напряжению-понижение напряжения
Содержит функции контроля по постоянному напряжению-повышение напряжения
Содержит функции контроля по постоянному напряжению-гистерезис
Род тока контролируемого напряжения
Функция контроля порядка чередования фаз	Нет
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Нет
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Диапазон измерения напряжения 1 с
Диапазон измерения напряжения 1 по
Диапазон измерения напряжения 2 с
Диапазон измерения напряжения 2 по
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки
Максимально допустимое время задержки	5 с
Минимальное регулируемое время задержки	3 с
Пороговое напряжение срабатывания с
Пороговое напряжение срабатывания по
Род тока включения
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов	1
