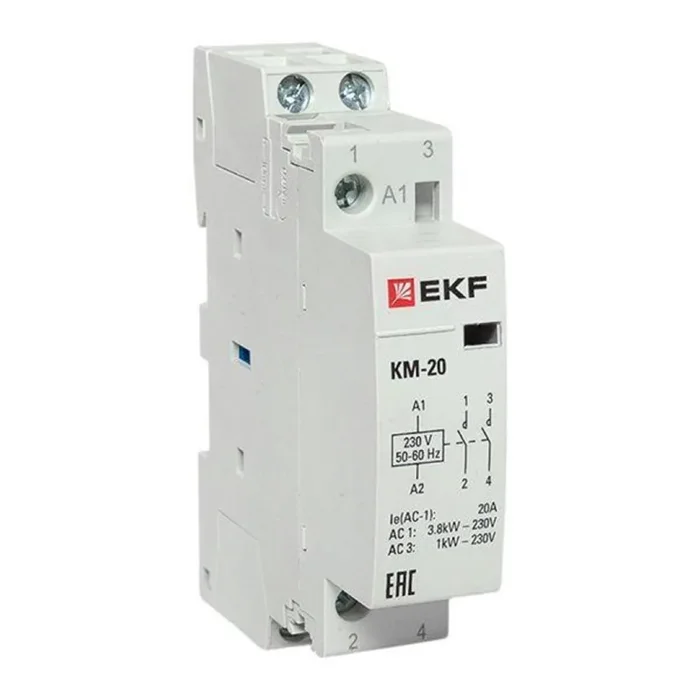

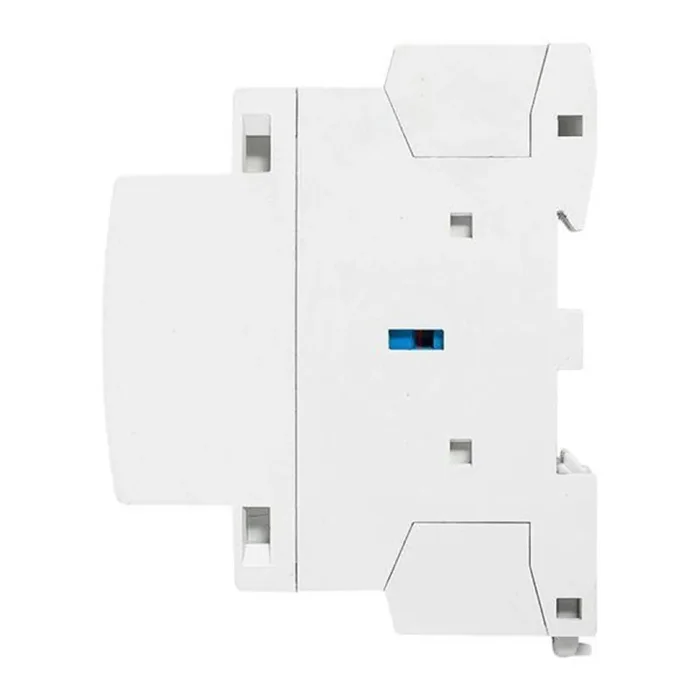

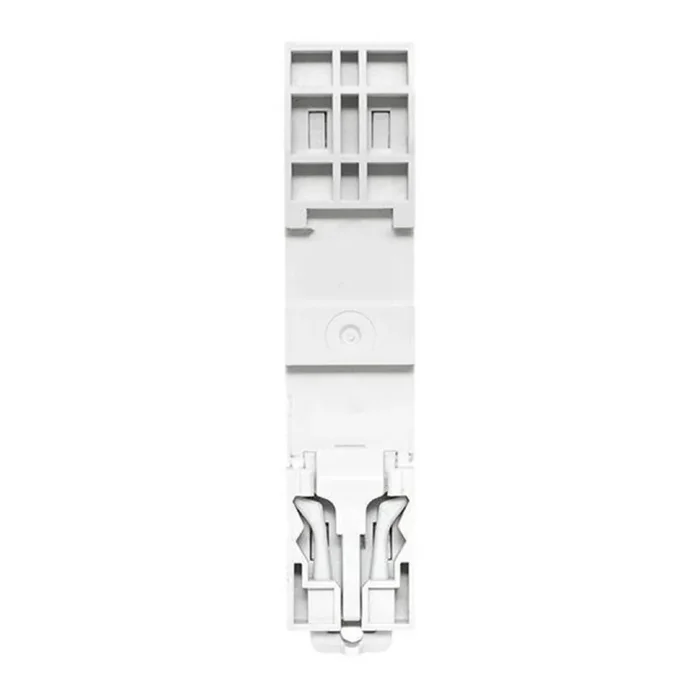

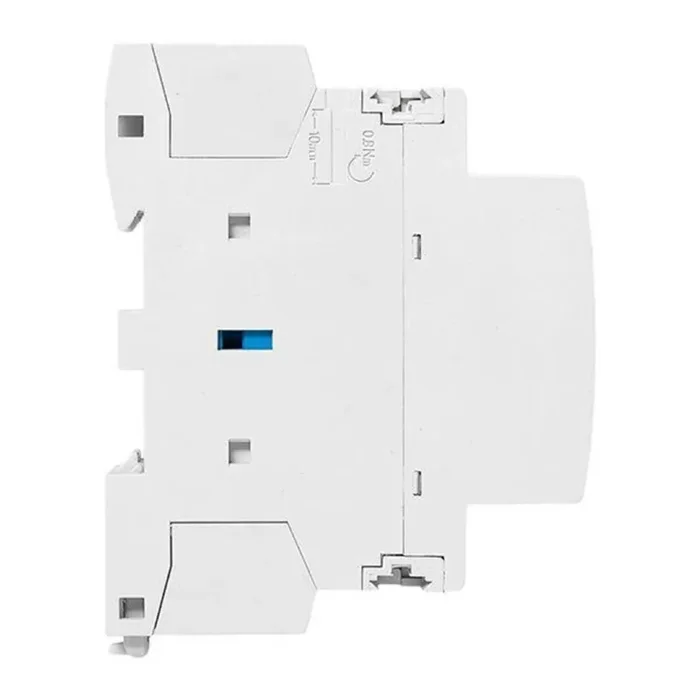

Контактор модульный КМ 20А 2NО (1 мод.) EKF km-1-20-20

Модульные контакторы представляют из себя контактор в классическом корпусе модульного оборудования. Он состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Технические характеристики

Глубина монтажа, установки	60 мм
Количество нормально открытых контактов (НО)	2
Количество нормально закрытых контактов (НЗ)	0
Номинальная мощность при AC-3, 400 В	20 кВт
Количество замыкающих главных контактов	2
Количество размыкающих главных контактов	0
Количество вспомогательных замыкающих контактов
Количество вспомогательных размыкающих контактов
Номинальный рабочий ток Ie при AC-3, 400 В	20 А
Номинальный рабочий ток Ie при AC-1, 400 В	1 А
Номинальное напряжение с	230 В
Номинальное напряжение по	400 В
Материал
Ширина в числах модульных расстояний	1
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 60 Гц с	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 60 Гц по	230 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Количество модулей	1
Категория применения, использования	1
Максимальная мощность лампы	1000 Вт
Максимальная нагрузка люминесцентными лампами	720 В.А
Максимальная нагрузка люминесцентными лампами (двухламповая схема)	3600 В.А
Максимальная нагрузка люминесцентными лампами (с параллельной компенсацией)	540 В.А
Ползунок для ручного переключателя	Нет
Род тока напряжения цепи управления	Переменный ток (AC)
Род тока рабочего напряжения	Переменный ток (AC)
Степень защиты IP	IP20
Тип присоединения главной электрической цепи
Номинальный рабочий ток	20 А
Возможна дополнительная комплектация	Да
Род тока включения
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	2
Номинальное напряжение цепи управления с	184 В
Номинальное напряжение цепи управления по	253 В
