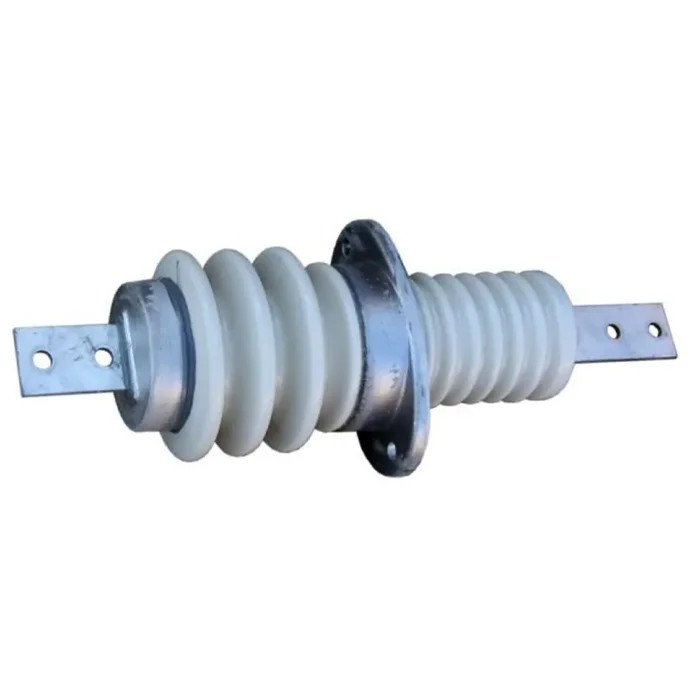

Изолятор проходной ИПУ-10/630-7.5 УХЛ1 (овал. фланец) Электрофарфор ЦБ-00009166

Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение 10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов. Для крепления проходного изолятора ИПУ-10/630-7,5 УХЛ1 (овальный фланец) на крышке бака или на стене он снабжен металлическим фланцем. Фланец соединен с фарфоровой деталью с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец, закрепляют на фарфоровой детали с помощью цементно-песчаного состава. Рекомендуем при монтаже изоляторов ИПУ-10/630 использовать резиновую прокладку, код РС для заказа — 552791 https://rs24.ru/product/2363072

Технические характеристики

Исполнение	Изолятор проходной
Вес	7.5 кг
Номинальное напряжение	10 кВ
Диаметр	215 мм
Длина	580 мм
Материал	Фарфор
Предельная нагрузка	7.5 кН
Степень загрязнения	1
Путь утечки	300 мм
Максимальное импульсное напряжение	10 кВ
Максимальное напряжение под дождем	10 кВ
