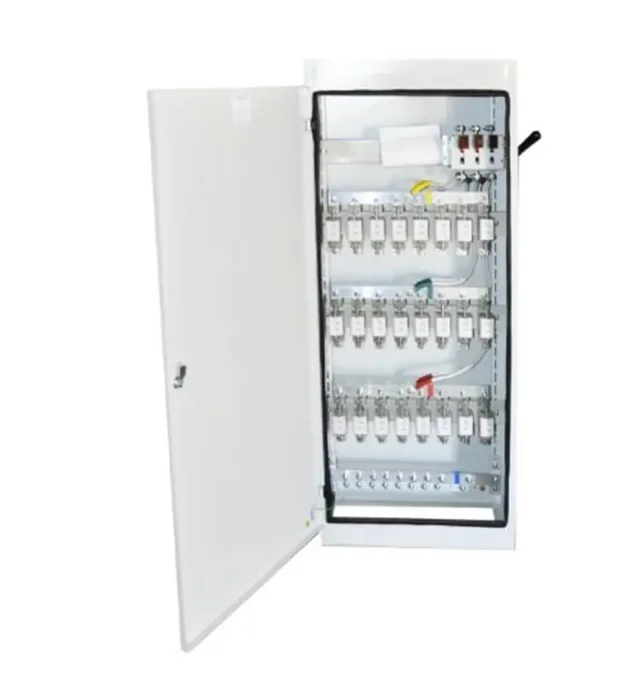

Щит ВРУ ШР11-73701(ШРС1-20) IP31 Электроспектр _VSHR701-31

Шкафы распределительные 01 серии ШР11 (ШРС1) предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400А и номинальное напряжение до 380В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА), ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А). Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа. ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах серий ШР-11-73511...73517 на вводе установлены предохранители ПН2-400, а в шкафах 73518...73523 предусмотрены два ввода. В остальном конструкция и схемы этих шкафов идентичны. В шкафах с 5 отходящими линиями ширина — 500мм.

Технические характеристики

Номинальный ток	250 А
Номинальное напряжение	400 В
Ширина	500 мм
Высота	1600 мм
Глубина	300 мм
Род тока	Переменный ток (AC)
Характер установки	Напольный
Климатическое исполнение
Тип
Способ ввода
Частота питающей сети	50 Гц
Степень защиты IP	IP31
Номинальный кратковременно выдерживаемый ток Icw
