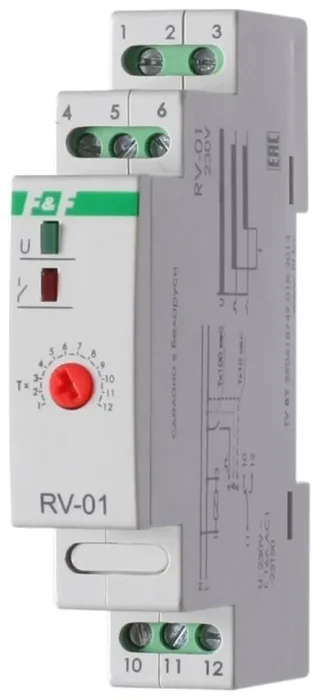

Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007
Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007 - фото
Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007 - фото 2
Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007 - фото 3
Бренд:
Евроавтоматика F&FОписание
Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).
Технические характеристики
| Номинальный ток | 16 А |
| Ширина | 18 мм |
| Высота | 90 мм |
| Глубина | 65 мм |
| Подходит для крепления на лицевой панели | Нет |
| Возможно дистанционное управление | Да |
| Функция мигания начинается с паузы, фиксированное время | Нет |
| Функция мигания начинается с импульса, фиксированное время | Нет |
| Функция задержки при включении | Да |
| Функция звезда/треугольник | Нет |
| Диапазон времени с | 1 с |
| Диапазон времени по | 1200 с |
| Функция задержки при отключении | Нет |
| Функция формирования импульсов | Нет |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 230 В |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 230 В |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Количество выходов без задержки, размыкающий контакт | |
| Количество выходов без задержки, замыкающий контакт | |
| Количество выходов без задержки, переключающий контакт | |
| Количество выходов с задержкой, размыкающий контакт | |
| Количество выходов с задержкой, замыкающий контакт | |
| Количество выходов с задержкой, переключающий контакт | 1 |
| Установка на контактор | Нет |
| Выходы переключаемые с задержкой/мгновенного | |
| Подходит для монтажа на DIN-рейку | Да |
| Род тока включения | Переменный ток (AC) |
Характеристики
Цена указана за
1 шт.
Норма упаковки
1
Страна
Беларусь
Бренд
Евроавтоматика F&F
Ед.изм.
шт.
Штрихкод
04810294002170
Код товара
EA02.001.007
