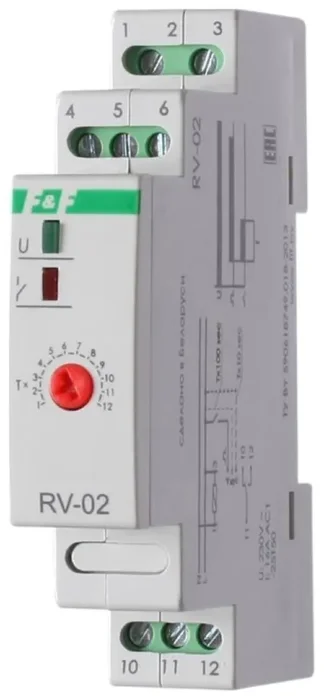

Реле времени RV-02 16А 1..120с 230В 1 перекл. IP20 задержка выключ. монтаж на DIN-рейке F&F EA02.001.008

Реле времени серии "RV"
Монтаж на DIN-рейку.
Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) по истечении заданного отрезка времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Особенности:
2 режима работы;
вход управления;
напряжение питания 230 В AC;
диапазон выдержки времени 0,1...1200 с ;
контакт - 1NO/NC (16 А).

Технические характеристики

Номинальный ток
Ширина	18 мм
Высота	90 мм
Глубина	65 мм
Подходит для крепления на лицевой панели
Количество вспомогательных замыкающих контактов
Количество вспомогательных размыкающих контактов
Номинальный рабочий ток Ie, 400 В
Возможно дистанционное управление	Нет
Функция мигания начинается с паузы, фиксированное время
Функция мигания начинается с импульса, фиксированное время
Функция задержки при включении	Нет
Функция звезда/треугольник	Нет
Диапазон времени с	.1 с
Диапазон времени по	2073600 с
Функция задержки при отключении	Да
Функция формирования импульсов	Да
Количество вспомогательных переключающих контактов
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	250 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Количество выходов без задержки, размыкающий контакт
Количество выходов без задержки, замыкающий контакт
Количество выходов без задержки, переключающий контакт
Количество выходов с задержкой, размыкающий контакт
Количество выходов с задержкой, замыкающий контакт
Количество выходов с задержкой, переключающий контакт	1
Установка на контактор
Выходы переключаемые с задержкой/мгновенного
Подходит для монтажа на DIN-рейку
Род тока включения	Переменный ток (AC)
