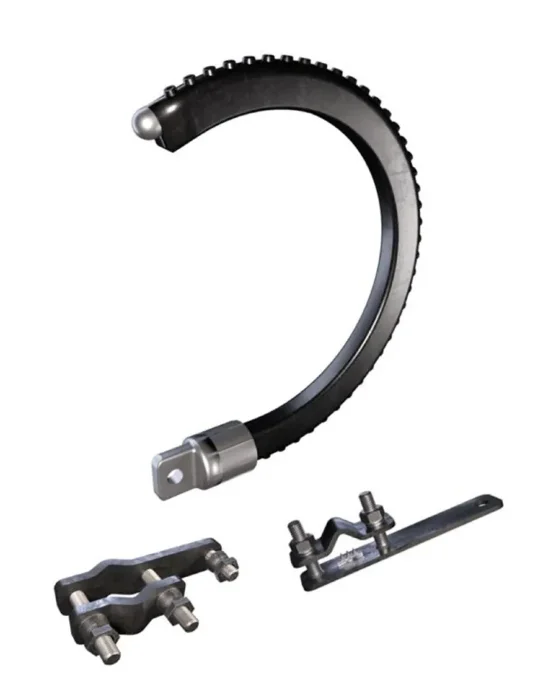

Разрядник РМК-20-IV-УХЛ1/021 Стример 260184

"Разрядник предназначен для защиты воздушных линий электропередачи напряжением 6-20 кВ трехфазного переменного тока с неизолированными и защищенными проводами от индуктированных перенапряжений и их последствий. Разрядник устанавливается на ВЛ с любыми видами опор и изоляции, за исключением опорной изоляции, и рассчитан для эксплуатации в макроклиматичесих районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).
Схема установки разрядника РМК-20-IV-УХЛ1/021 на ВЛ — по одному разряднику на опору с последовательным регулярным чередованием фаз.
Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.
Преимущества разрядников на основе мультикамерной системы:
Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
Установка разрядников не требует специального заземления опор;
Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
Срок службы — не менее 40 лет, гарантийный срок — 5 лет.

"

Технические характеристики

Способ монтажа
Импульсный ток молнии (10/350)
С контактом для дистанционной сигнализации
Число токопроводящих жил (без заземления)
Конструктивный размер(габарит)
Уровень напряжения защиты
Подходит для использования вне помещений
Исполнение полюсов
Способность гашения остаточного тока
Наибольшее длительное напряжение переменного тока АС	24000 В
Номинальный импульсный ток (8/20)	40 кА
Номинальное напряжение переменного тока АС	20000 В
Система заземления	IT
Класс 1
Уровень напряжения защиты, тип l-n
Наибольшее длительное напряжение постоянного тока DC
Степень защиты IP
Уровень напряжения защиты N-PE
Встроенный предохранитель на входе
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный)
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный)
Уровень защиты по напряжению (DC+ - DC-)
Уровень защиты по напряжению (DC+/DC- - PE)
Удельная энергия (W / R)
Конфигурация системы DC
Конфигурация системы IT
Конфигурация системы TN
Конфигурация системы TN-C
Конфигурация системы TN-S
Конфигурация системы TT
Другая конфигурация системы
Конфигурация системы TN-C-S
