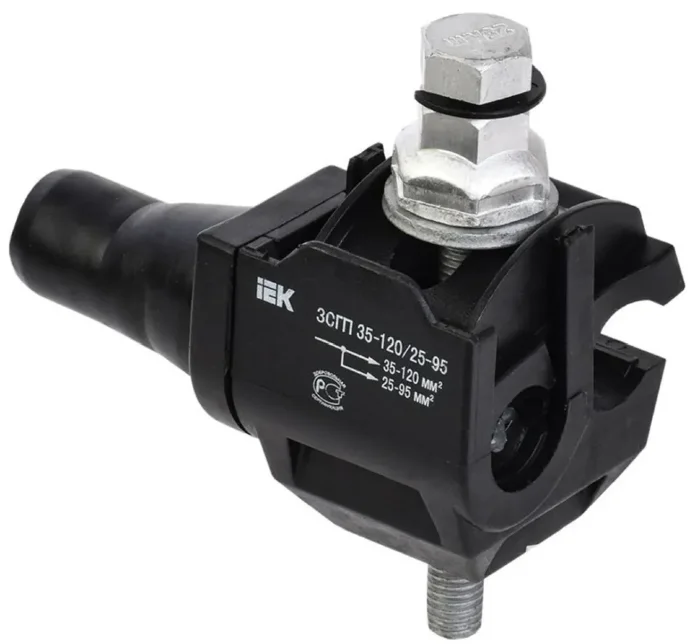

Зажим ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) IEK UZSG-16-S10-120-S25-95

Зажимы серии ЗСГП предназначены для подключения провода СИП к магистральной неизолированной линии. Применимы для алюминиевых и медных проводников напряжением до 1 кВ. При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию ответвительного проводника, одновременно с этим зажимая поверхность неизолированного магистрального проводника. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв верхней головки болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном. В случае появления необходимости снятия ответвительного зажима с линии изделие может быть извлечено с помощью соответствующего ключа. Для достижения соответствующих параметров по герметичности необходимо провод ответвляемой линии вставлять в колпачок зажима до упора.

Технические характеристики

Тип подключения	Винтовое/болтовое соединение
Защитное покрытие поверхности
Тип подключения	Винтовое/болтовое соединение
Номинальное сечение ответвления с	25 кв.мм
Номинальное сечение ответвления по	95 кв.мм
Номинальное проходное сечение с	35 кв.мм
Номинальное проходное сечение по	120 кв.мм
Номинальное сечение главного провода, SM с
Номинальное сечение главного провода, SM по
Сечение магистрального проводника с	35 кв.мм
Сечение магистрального проводника по	120 кв.мм
Сечение ответвительного проводника с	25 кв.мм
Сечение ответвительного проводника по	95 кв.мм
Номинальное поперечное сечение ответвления, SE / RE с
Номинальное поперечное сечение ответвления, SE / RE по
Материал магистрального проводника
Материал проводника ответвления
Изолированный зажим
Тип канала зажима проводника магистрали
Тип канала зажима проводника ответвления
Тип изделия/компонента
