Реле температурное CR-810 (с внешн. термист. датчиками DIN-рейка 230В 16А 1перекл.) F&F EA05.002.001
ЗКЗ

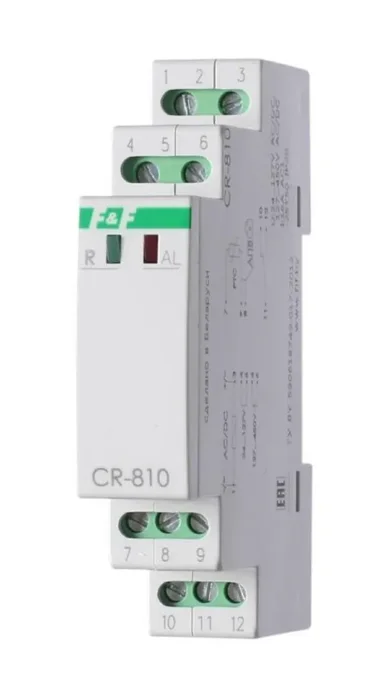

Реле температурное CR-810 (с внешн. термист. датчиками DIN-рейка 230В 16А 1перекл.) F&F EA05.002.001 - фото
Реле температурное CR-810 (с внешн. термист. датчиками DIN-рейка 230В 16А 1перекл.) F&F EA05.002.001 - фото 2
Реле температурное CR-810 (с внешн. термист. датчиками DIN-рейка 230В 16А 1перекл.) F&F EA05.002.001 - фото 3
Описание
Реле защиты электродвигателей серии CR
Монтаж на DIN-рейку.
Предназначено для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).
Применяется в электроустановках оснащенных датчиками температуры (термисторами).
Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
Особенности:
индикация режимов работы;
возможность блокировки повторного запуска;
напряжение питания - 24...127 В AC/DC, 127...450 В AC/DC;
контакт - 1NO/NC (16 A).
Монтаж на DIN-рейку.
Предназначено для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).
Применяется в электроустановках оснащенных датчиками температуры (термисторами).
Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
Особенности:
индикация режимов работы;
возможность блокировки повторного запуска;
напряжение питания - 24...127 В AC/DC, 127...450 В AC/DC;
контакт - 1NO/NC (16 A).
Технические характеристики
| Ширина | 18 мм |
| Высота | 90 мм |
| Глубина | 65 мм |
| Возможна регистрация неисправностей | |
| Количество измерительных цепей | |
| Возможен внешний перезапуск | |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Род тока включения | Переменный ток (AC)/Постоянный ток (DC) |
| Количество нормально замкнутых (НЗ) контактов | |
| Количество нормально разомкнутых (НО) контактов | |
| Количество переключающих контактов | 1 |
| Диапазон измерения температуры с | |
| Диапазон измерения температуры по | |
| Диапазон измерений сопротивления с | |
| Диапазон измерений сопротивления по |
Характеристики
Бренд
Евроавтоматика F&F
Страна
Беларусь
Штрихкод
04810294002880
Код товара
EA05.002.001
Норма упаковки
1
Цена указана за
1 шт.
Ед.изм.
шт.
