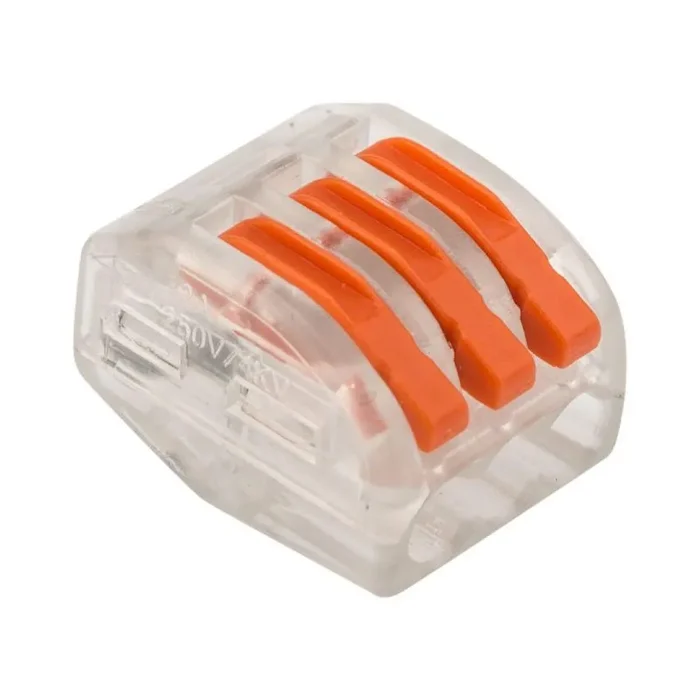

Клемма строительно-монтажная СМК 222-413 3-проводная 0.08-2.5/4кв.мм прозр. (уп.50шт) Rexant 07-5253-1

Соединительная многоразовая клемма REхANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.


Характеристики:
Размер: 17х14.5х20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 3х0.08-4 кв.мм (одножильный провод), 3х0.08-2.5 кв.мм (многожильный провод)
Рабочая температура: –40...+85 ?C

Технические характеристики

Номинальный ток	32 А
Номинальное напряжение	400 В
Цвет	Светло-серый
Количество зажимов, клемм	3
Диаметр кабеля с	.8 мм
Диаметр кабеля по	2.5 мм
Подходит для однопроволочных проводников	Да
Сечение гибкого проводника с наконечником с	.1 кв.мм
Сечение гибкого проводника с наконечником по	3 кв.мм
Сечение жесткого проводника с	.08 кв.мм
Сечение жесткого проводника по	4 кв.мм
Диапазон площади сечения по стандарту AWG с	28
Диапазон площади сечения по стандарту AWG по	12
Номинальное поперечное сечение с	.08 кв.мм
Номинальное поперечное сечение по	4 кв.мм
Подходит для многопроволочных проводников	Да
Подходит для гибкого провод(ник)а	Да
С рычагом управления	Да
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение особо тонкопроволочного гибкого проводника без наконечника с
Сечение особо тонкопроволочного гибкого проводника без наконечника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
