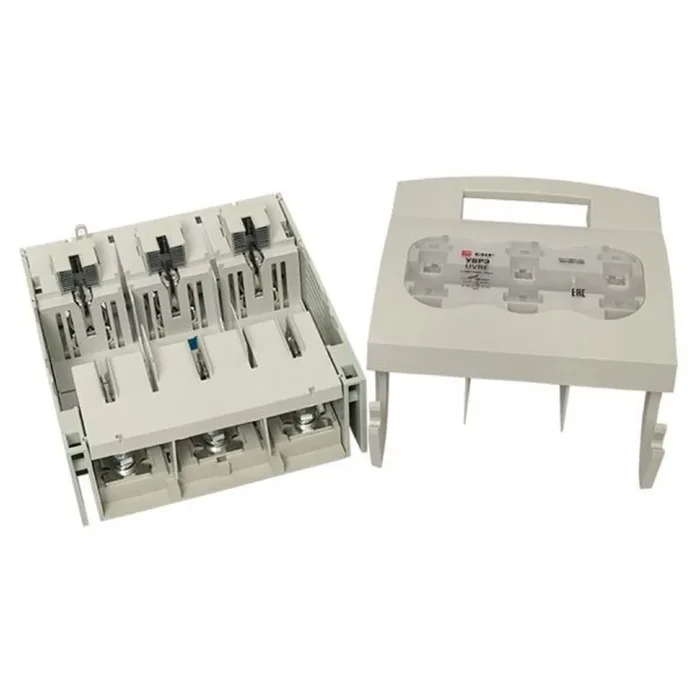

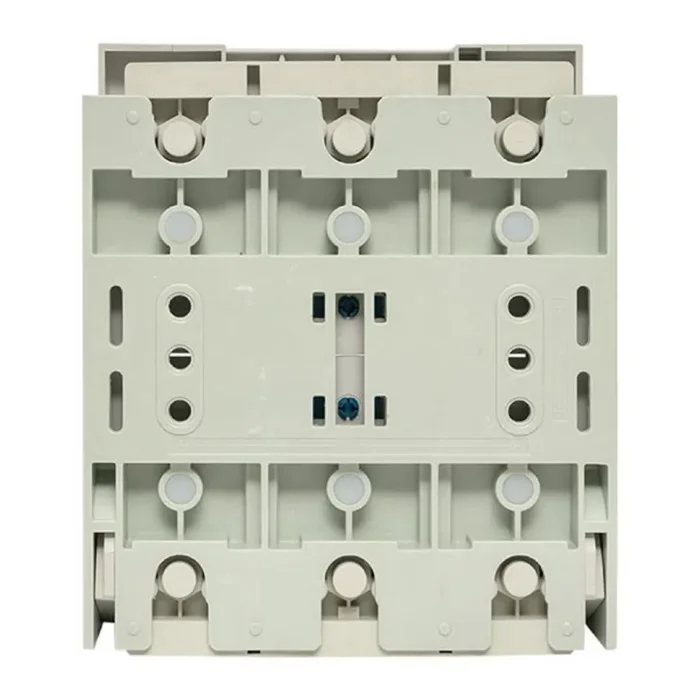

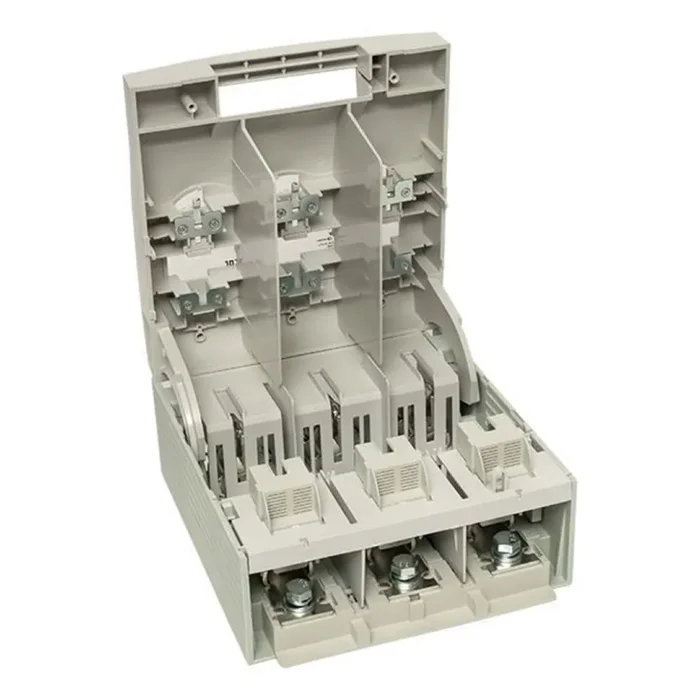

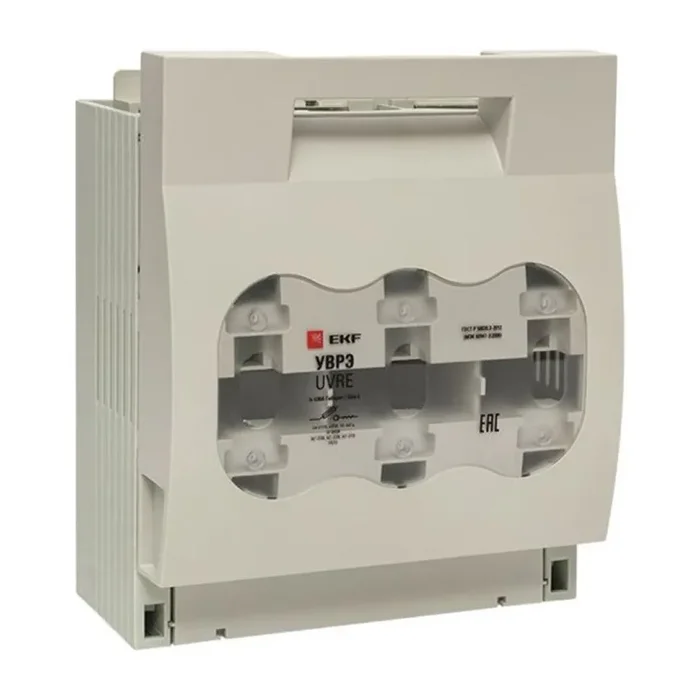

Выключатель-разъединитель УВРЭ 630А откидного типа под предохранители ППН (габ.3) EKF uvre-630

Предохранительные устройства представлены плавкими предохранителями ППН для сетей переменного тока с напряжением до 660 В и предохранителями-разъединителями для ПВЦ.
Кроме того, в группу входят трехпозиционные переключатели EKF Basic (6–63 А) и разъединители ПЦ на токи 250 и 400 А, предназначенные для ручной коммутации цепей.
В группу выключателей нагрузки, рубильников, разъединителей и предохранителей EKF входят как типовые аппараты, так и устройства, созданные с применением новейших технологий.
Линейку рубильников и разъединителей составляют: выключатель-разъединитель (перекидной рубильник) ВР32У на 100–630 А, рубильник ВРЭ (160–630 А) с приспособлением для блокировки рукоятки, рубильник откидного типа УВРЭ (160 – 630 А) с плавкими предохранителями, вертикальный выключатель-разъединитель УВРЭ (160–630 А) с повышенной безопасностью при эксплуатации, рубильники модульного типа MS (16–63 А) с механизмом быстрого включения/отключения и возможностью блокировки рукоятки, разъединитель РЕ19 (1000–3150 А) с изолированным основанием, высокопрочными болтами и несколькими видами ручного привода. TwinBlock (80–1600 А) – рубильник с возможностью блокировки рукоятки и подключения дополнительного полюса, а также скоростью включения и выключения механизма, не зависящей от скорости действия оператора.
В линейку выключателей нагрузки входят: воздушный выключатель ВН-45 (1000–3200 А), моноблочный аппарат ВН-99 (100–800 А), модульный выключатель нагрузки AVN (25– 125 А), модульный прибор ВН-63/125 (16–125 А) и выключатель модульного типа ВН-29 (16–63 А).
Предохранительные приборы представлены плавкими предохранителями ППН для сетей переменного тока с напряжением до 660 В и предохранителями-разъединителями для ПВЦ.
Кроме того, в группу входят 3-позиционные переключатели EKF Basic (6–63 А) и разъединители ПЦ на токи 250 и 400 А, предназначенные для ручной коммутации цепей.

Технические характеристики

Номинальная мощность при AC-3, 400 В
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	630 А
Количество полюсов	3
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Условный номинальный ток короткого замыкания Iq	105 кА
Степень защиты (IP) лицевой стороны	IP30
Количество вспомогательных переключающих контактов	0
С блокировкой	Нет
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления	Поворотный рычаг
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В	313 кВт
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	18 кА
Цвет элементов управления	Черный
Максимальное номинальное рабочее напряжение Ue переменного тока AC	690 В
Моторный привод опционально	Нет
Независимый расцепитель	Нет
Конструктивное исполнение	Для монтажа в распределительном щите
Реверсивное исполнение	Нет
