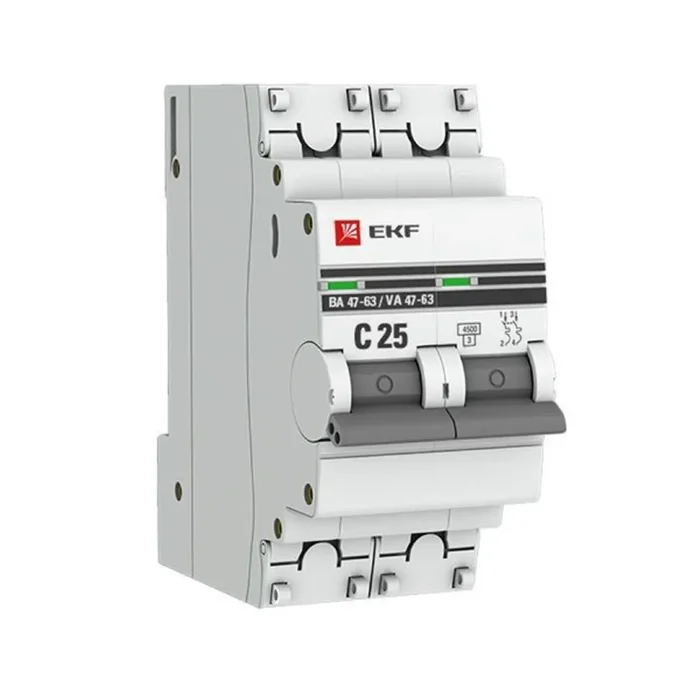

Выключатель автоматический модульный 2п C 25А 4.5кА ВА 47-63 PROxima EKF mcb4763-2-25C-pro
Бренд:
EKFОписание
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Технические характеристики
Частота | 50 Гц |
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | 41 мм |
Номинальный ток | 25 А |
Номинальное напряжение | 400 В |
Частота с | 50 Гц |
Частота по | 50 Гц |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 660 В |
Степень загрязнения (число) | 2 |
Ширина в числах модульных расстояний | 2 |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 2 |
С коммутируемым нейтральным проводником | Да |
Номинальная отключающая способность в соответствии с EN 60898 | 4.5 кА |
Для скрытого монтажа | Нет |
Сечение однопроволочного проводника с | 1 кв.мм |
Сечение однопроволочного проводника по | 25 кв.мм |
Сечение многопроволочного гибкого проводника с | 1 кв.мм |
Сечение многопроволочного гибкого проводника по | 16 кв.мм |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 50 град.C |
Общее количество полюсов | 2 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 2.6 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | |
Номинальное импульсное напряжение | 4 кВ |
Характеристики
Влагозащищенность
IP20
Цена указана за
1 шт.
Норма упаковки
1
Страна
Китай
Серия
PROxima
Бренд
EKF
Ед.изм.
шт.
Штрихкод
04690216064635
Код товара
mcb4763-2-25C-pro
Обновлено
04.11.2024
