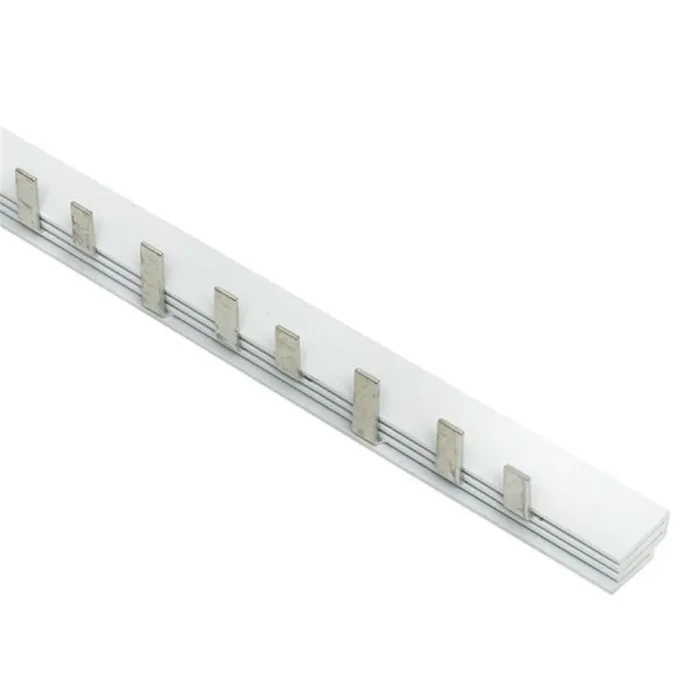

Шина соединительная типа PIN для 3-ф нагр. 100А 36х27мм EKF pin-03-100m

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Технические характеристики

Изолированный	Да
Количество фаз	3
Поперечное сечение	16 кв.мм
Номинальный ток длительной нагрузки Iu	100 А
Количество полюсов	36
Длина	1000 мм
Условный номинальный ток короткого замыкания Iq	17000 кА
Номинальное импульсное напряжение	4000 кВ
Тип подключения	Штырь
Количество модулей	36
Подходит для количества устройств	12
Максимальное номинальное рабочее напряжение Ue	400 В
Величина шага	27 мм
