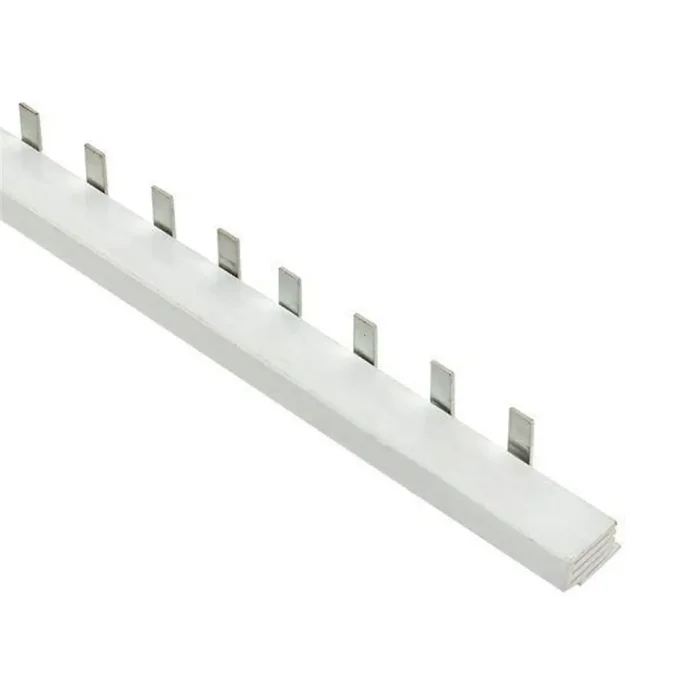

Шина соединительная типа PIN для 4-ф нагр. 100А 36х27мм EKF pin-04-100m

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Технические характеристики

Изолированный	Да
Количество фаз	4
Поперечное сечение	16 кв.мм
Номинальный ток длительной нагрузки Iu	100 А
Количество полюсов	36
Длина	1016 мм
Условный номинальный ток короткого замыкания Iq	17000 кА
Номинальное импульсное напряжение	4000 кВ
Тип подключения	Штырь
Количество модулей	36
Подходит для количества устройств	9
Максимальное номинальное рабочее напряжение Ue	400 В
Величина шага	27 мм
