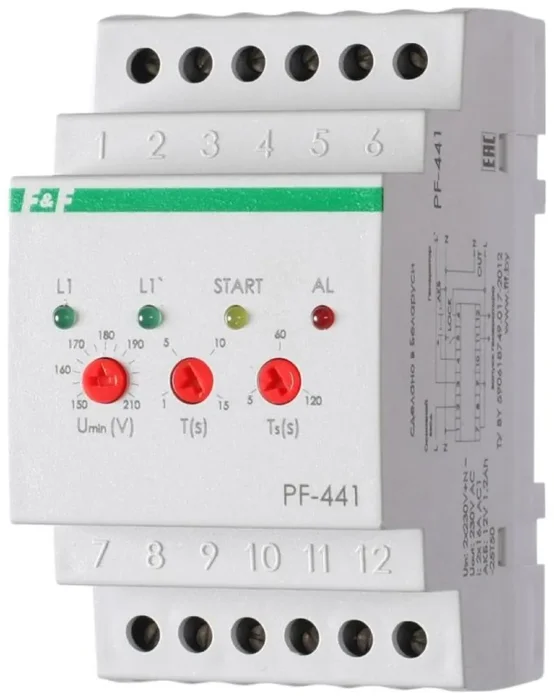

Переключатель фаз PF-441 (1ф АВР для раб. с генерат. устан.; контр. запуска генерат.; контр. нижн. и верхн. порогов напряж.; регулир. задержка откл. по нижн. порогу; 3 мод. монтаж на DIN-рейке 35мм 2х230+N 3х16А 3NO IP20) F&F EA04.005.002

Переключатель фаз серии "PF"
Монтаж на DIN-рейку.
Для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.
Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются
контакты 2-7 и нагрузка подключается к сети питания.
Особенности:
защита нагрузки от пониженного и повышенного напряжения;
контроль включения нагрузки, защита от «встречного» напряжения;
формирование сигнала запуска генератора;
контроль запуска генератора;
аварийное отключение нагрузки внешним сигналом;
?работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии;
напряжение питания 3x230+N В AC;
Порог переключения:
-нижний - 150...210 В
-верхний - 270 В
максимальный коммутируемый ток 16 А.

Технические характеристики

Ширина	52 мм
Высота	90 мм
Глубина	65 мм
Диапазон измерения напряжения с	150 В
Диапазон измерения напряжения по	270 В
Функция контроля порядка чередования фаз	Нет
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Нет
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки
Максимально допустимое время задержки
Минимальное регулируемое время задержки
Род тока включения
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов	3
Количество переключающих контактов
