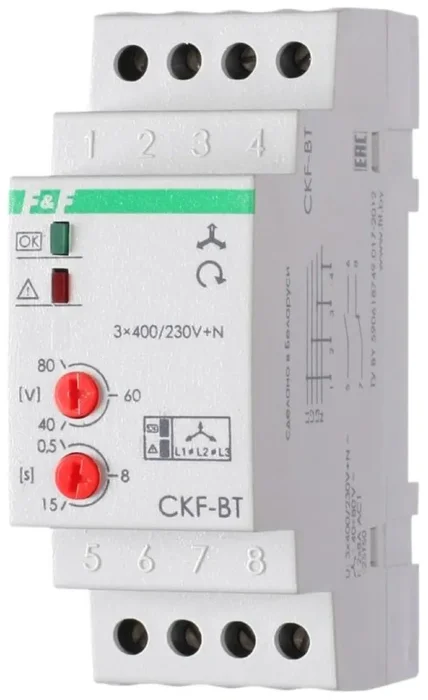

Реле контроля наличия и чередования фаз CKF-BT (монтаж на DIN-рейке 35мм; микропроцессорный; регулировка порога отключения и времени отключения; контроль верхнего и нижнего значений напряжения; 3х400/230+N 2х8А 1Z 1R IP20) F&F EA04.002.004

Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 160 В, повышения напряжения более 260 В, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO, 1NC (2x8 А).

Технические характеристики

Ширина	35 мм
Высота	90 мм
Глубина	65 мм
Диапазон измерения напряжения с
Диапазон измерения напряжения по
Функция контроля порядка чередования фаз	Да
Функция обнаружения обрыва фазы	Да
Функция обнаружения пониженного напряжения	Да
Функция обнаружения перенапряжения	Да
Функция обнаружения асимметрии фаз	Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Максимально допустимое время задержки срабатывания без выдержки
Минимальное регулируемое время задержки срабатывания без выдержки
Максимально допустимое время задержки	15 с
Минимальное регулируемое время задержки	.5 с
Род тока включения
Количество нормально замкнутых (НЗ) контактов	1
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов
