Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003

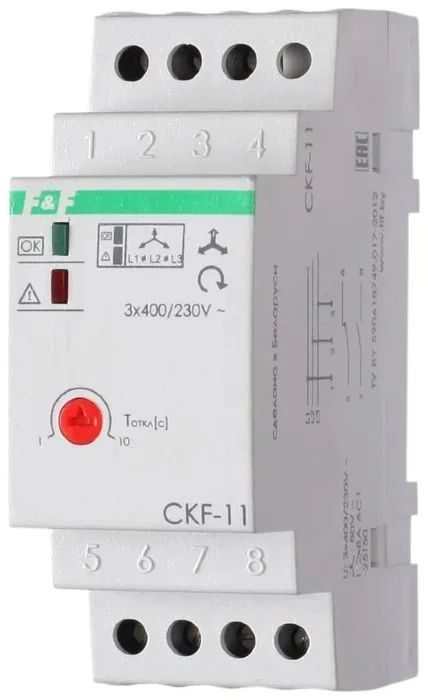

Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003 - фото

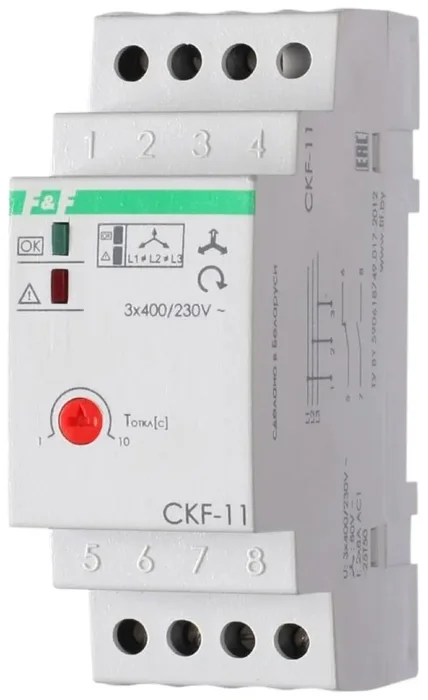

Реле контроля фаз для сетей с изолированной нейтралью CKF-11 (монтаж на DIN-рейке 35мм; регулировка задержки отключения; контроль чередования фаз; 3х400В 8А 1Z 1R IP20)(аналог ЕЛ-11Е) F&F EA04.004.003 - фото 2
Бренд:
Евроавтоматика F&FОписание
Реле контроля фаз серии "CKF"
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
напряжение питания 3x400 В AC;
контакт - 1NO, 1NC (2x8 А).
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения менее 320 В, повышения напряжения более 480 В, нарушении чередования фаз.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль нижнего значения напряжения;
контроль верхнего значения напряжения;
контроль чередования фаз;
напряжение питания 3x400 В AC;
контакт - 1NO, 1NC (2x8 А).
Технические характеристики
| Ширина | 35 мм |
| Высота | 90 мм |
| Глубина | 65 мм |
| Диапазон измерения напряжения с | |
| Диапазон измерения напряжения по | |
| Функция контроля порядка чередования фаз | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения перенапряжения | Да |
| Функция обнаружения асимметрии фаз | Да |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Максимально допустимое время задержки срабатывания без выдержки | 2 с |
| Минимальное регулируемое время задержки срабатывания без выдержки | 2 с |
| Максимально допустимое время задержки | 10 с |
| Минимальное регулируемое время задержки | .5 с |
| Род тока включения | |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Количество переключающих контактов |
Характеристики
Цена указана за
1 шт.
Норма упаковки
1
Страна
Беларусь
Бренд
Евроавтоматика F&F
Ед.изм.
шт.
Штрихкод
04810294004181
Код товара
EA04.004.003
